Водата е най-големият враг на строителните материали – около половината от всички конструктивни повреди се дължат на въздействието на влагата. Особено застрашени са онези 1% от хидроизолационните повърхности, които влияят на преходите и детайлите на свързването – и тук най-вече са тръбните преходи. Тази техническа статия обяснява основите на хидроизолацията в сгради според ÖNORM B 3692. Тя показва типични механизми за повреди и показва как съвременни решения като серията HL800 и HL804H днес позволяват безопасни, съобразени със стандартите и планирани решения за хидроизолирането на тръбните преходи. Така че накрая няма хаос, а технически чиста симфония.
Защо хидроизолацията определя успеха на сградата
Водата е навсякъде в строителната индустрия – и в същото време е една от най-честите причини за структурни повреди. До 50% от всички дефекти в сградите могат пряко или косвено да се дължат на влагата (източник: derStandard Bauschadensbericht). Особено коварно е, че в много случаи влагата прониква незабелязано в конструкцията и става видима много по-късно.
За проектанти, строители, инсталатори и строителни предприемачи това означава, че хидроизолацията не е просто детайл на ръба, а централен компонент на защитата на сградата.
Най-чувствителните зони са тези, където се срещат различни компоненти и специалности – връзки, преходи, съединения и по-специално тръбните преходи. Те съставляват само малка част от хидроизолацията, но причиняват голяма част от щетите и съответно най-високите разходи за ремонт. Внимателното, детайлно и системно планиране е от съществено значение, за да се предотврати проникването на влага в конструкцията още от самото начало.
Какви щети настъпват – и защо?
Увреждането от влага се случва по два основни начина. Единият е острото проникване на вода – например поради наводнение, подприщване, при повишено налягане или дефект на тръба. Такива щети са веднага видими и сравнително лесни за локализиране.
Много по-опасно е бавното проникване на влага. Капилярната влага, движеща се покрай тръбопроводите, влажните подови конструкции, мухълът или корозията често се развиват незабелязано за дълъг период от време и причиняват значителни щети.
Степента, до която една сграда е засегната, зависи до голяма степен от типа на строителството. Дървените и леките конструкции са особено чувствителни, тухлите пренасят вода капилярно, а армираният бетон също може да бъде повреден от корозия на арматурата. Дори водоустойчивият бетон остава уязвим, особено при връзки и преходи.
Ако възникне повреда в хидроизолацията, разходите за ремонт обикновено са големи: строителните компоненти трябва да бъдат разкрити, сухи и са необходими работници от различни специалности. Разходите за ремонт често значително надвишават тези на внимателно планираното в ранен етап хидроизолиране.
Затова най-добрият ремонт е този, който изобщо не е необходим.
Кои части на сградата трябва да бъдат хидроизолирани?
Сградата има множество потенциални слаби места, където водата може да проникне: преходът плоча и стената, стените на сутерена, основите, хоризонталните и вертикални тръби, тераси, покриви и всички преходи в сградата, особено преносните тръби като тези за канализация, вода, електричество или различни кабели. Всяка от тези чувствителни точки представлява възможна входна точка за влагата, ако не е планирана и изпълнена според стандартите.
Докато ÖNORM B 3691 се занимава с хидроизолация на покрива, а ÖNORM B 3407 регулира хидроизолацията във високото строителството, ÖNORM B 3692 е решаващ за онези компоненти, които влизат в пряк контакт със земята. Точно там, където сградата и земята се срещат, влагата е най-голяма, а следователно и изискванията за постоянно функционираща хидроизолация.
ÖNORM B 3692: Централният стандарт за хидроизолация на строителни части в контакт със земята
ÖNORM B 3692 дефинира 4 случая на натоварване, които описват значителното влияние на водата и влагата върху компоненти, които са в контакт със земята. Правилното определяне на натоварването е една от най-важните стъпки в планирането на хидроизолацията, тъй като определя кои хидроизолационни системи, дебелини на материала и структурите на слоевете са необходими.
Кое натоварване трябва да се приложи към конкретен строителен проект, зависи от строителната площадка и почвените условия. За да се изяснят тези изисквания ясно, подземният материал се изследва в хода на геотехнически доклад (доклад за подземни почви) от упълномощен геотехнически инженер или експерт по подземни почви. Съответните параметри като пропускливост, условия на подпочвените води и поведение на утаяването се определят в съответствие с изискванията на ÖNORM B 1997 (Проектиране, изчисления и оразмеряване в геотехниката). Въз основа на тези резултати проектантът определя нужния случай на натоварване, който е от съществено значение за безопасната и стандартизирана хидроизолация на сградата. Освен това общините или други общински власти могат да определят свои минимални изисквания или местни изисквания, които също трябва да се вземат предвид при проектиране и изпълнение.

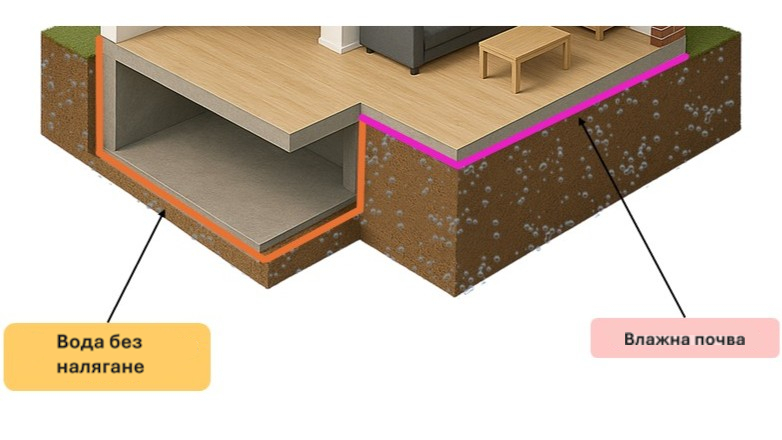

Натоварване 1 – Влажност на почвата
Влагата на почвата е налице, когато в почвата има само капилярна влага и водата може да се оттегли без застой. Предпоставката е достатъчно пропусклива почва или функциониращ дренаж. В този случай на натоварване хидроизолационните системи служат основно като бариери срещу влага. Двуслойна битумна хидроизолация или подходящи синтетични мембрани обикновено са достатъчни. Изискванията за напорно налягане са сравнително ниски, но връзките, зоните на постаментите и преходите трябва да бъдат професионално проектирани.
Натоварване 2 – Вода без налягане
Вода се появява, когато водата достигне строителния елемент, но не се натрупва хидростатично налягане – например в кохезионни или слабо пропускливи почви, където дъждовната вода може да се просмуче бавно. Хидроизолацията трябва да е здрава и да може надеждно да абсорбира периодични влага. Преходите и преминаванията трябва да се планират особено внимателно, тъй като влагата, проникваща странично е склонна да прониква по-лесно тук.

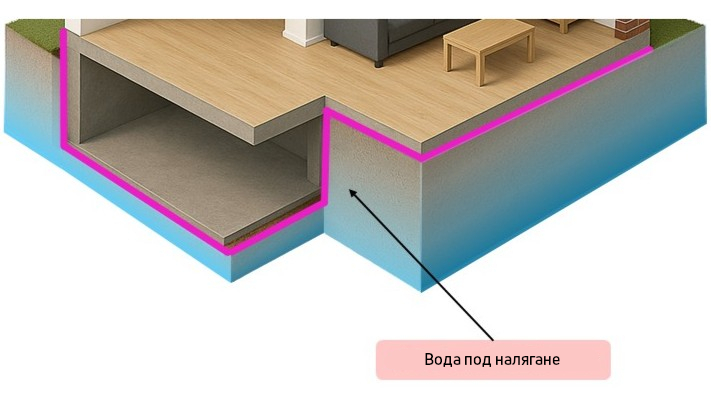

Натоварване 3 – Вода под налягане
Водата е под налягане, когато упражнява хидростатично налягане върху хидроизолацията постоянно или временно. Това е така, например, ако най-високото възможно ниво на подпочвените води е по-малко от 50 см под нивото на хидроизолацията или ако натрупаната просмукана вода в почвата не може да бъде отведена. В този случай на натоварване хидроизолационните системи трябва да са особено устойчиви на налягане, многослойни и устойчиви на движения при преходните зони.
Дали една конструкция ще бъде проектирана като „бяла вана“ от непропусклив бетон, като „черна вана“ или като комбинация от двете системи, зависи до голяма степен от случая на натоварване. Дори при водоустойчиви конструкции са необходими допълнителни мерки за точките на свързване и преходите, тъй като бетонът сам по себе си не може да гарантира водоплътна хидроизолация.
Натоварване 4 – Радон
Радонът е естествено срещащ се невидим, без мирис, радиоактивен благороден газ, който се произвежда в земята като продукт на разпад на уран и радий. През пори, пукнатини и кухини може да достигне повърхността на земята. Радонът е безвреден за самата конструкция, но може да проникне в сградата и да се натрупа във вътрешността. Тук особено са важни зоните със строителни фуги, преходи и тръбни преходи, които влизат в контакт със почвата. Благородният газ се разгражда на радиоактивни производни, които се свързват с праха и увреждат белите дробове при вдишване. Радонът представлява сериозна опасност за хората и се счита за една от най-важните причини за рак на белия дроб след пушене. За да се защитят обитателите, хидроизолацията трябва да бъде конвенционално водоплътна. В зависимост от излагането на радон, може да са необходими допълнителни мерки и специални хидроизолационни материали според ÖNORM S 5280. Дори най-малките неуплътнени места могат да бъдат достатъчни, за да транспортират радон вътре в сградата.
Радонът се среща независимо от водното натоварване и може да проникне в сграда дори при чиста почвена влага. Затова рискът от радон и защитата от радон винаги трябва да се преценяват отделно от избора за хидроизолация срещу вода. Важно е да се отбележи, че хидроизолацията не предпазва автоматично от радон, тъй като се прилагат допълнителни мерки за това.
Невралгични точки на хидроизолацията
ÖNORM B 3692 ясно показва, че повечето увреждания от влага не се случват върху големите хидроизолационни повърхности, а върху детайлите. Преходите между подовата плоча и стената, ъглите, стъпалата, цоклите и особено тръбните преходи са критични зони, тъй като се съчетават различни материали, движения и натоварвания.
Въпреки това, най-критичните точки на хидроизолационната система са тръбните преходи, тъй като те прекъсват нивото на хидроизолация и едновременно представляват интерфейс между няколко майстори. Точно тук се срещат работниците полагащи бетона, хидроизолаторите и инсталаторите – често по различно време, с различни работни процеси и отговорности. Въпреки това, движенията на тръбата, натоварването с влага и началното налягане обаче трябва да са постоянно безопасни. Импровизираните разтвори често водят до повреда, защото не са достатъчно стабилни на налягане или конвенционално устойчиви. Затова стандартът изрично подчертава необходимостта от постоянно водоплътна връзка с хидроизолацията.
Тръбните преходи в отделните случаи на водно натоварване
В зависимост от натоварването, изискванията за тръбни преходи се различават значително. По същество се прави разлика между хоризонтални преминавания във външните стени на сутерена и вертикални преминавания през подовата плоча.
1. Хоризонтални тръбни преходи– външна стена на сутерена („черна вана“)
Хоризонтално положените тръби като канализационни, водни или енергийни тръби трябва да бъдат здраво интегрирани с външната хидроизолация.
В случай на хоризонтални тръбни преходи в стени в контакт със почвата, съществува висок риск от навлизане на вода в сградата чрез недостатъчно хидроизолирани връзки. Конвенционалните решения, които се изработват ръчно на място, силно зависят от майсторските умения на работника и не предлагат възпроизводимо качество. Дори малки изпълнителски грешки или неточни връзки могат да доведат до проникване на влага зад хидроизолацията – с дълготрайни увреждания на стената, изолацията и конструкцията.
Серията HL800 е идеално подходяща за този случай на приложение и разполага със заводски заварена битумна мембрана за стандартите свързани със хидроизолацията на външните стени на сутерена.
Влажна почва и вода без налягане:
HL800 може да се използва без ограничения. Хидроплътната връзка и възможността за свързване са гарантирани.
Вода под налягане:
Въпреки че тръбният преход HL800 е успешно тестван до 0.6 bar (≈ 6 m воден стълб) и се е доказал на практика, в момента не е напълно съвместим с продуктовия стандарт за приложения с вода под налягане поради липса на стандартно дефинирана геометрия на фланеца (метална конструкция с фланец). Хидроплътният тръбен преход HL800 все още може да се използва в такива ситуации, но както при всички детайли на хидроизолацията, проектирането трябва да отчита съответните стандартни изисквания, както и специфичните гранични условия за обекта.
Радон:
Тръбният преход HL800 е тестван срещу радон и е подходящ за места, замърсени с радон.
2. Вертикални тръбни преходи – фундаментни плочи / вътре
Вертикалните преходи са особено чувствителни, тъй като могат да прекъснат хоризонталната хидроизолация и да пренесат влага капилярно покрай тръбите.
Традиционно вертикалните тръбни преходи през фундаментни плочи се свързват с хоризонталната хидроизолация с помощта на битуми или течни пластификатори (виж Фигура 11). Въпреки това, този подход не е нито системен, нито планиран, тъй като всеки детайл се създава индивидуално на строителната площадка и зависи силно от майсторското изпълнение. Освен това, професионалното изолационно решение изисква хидроизолационната смес да бъде вдигната по тръбата – сложна стъпка, която рядко може да бъде реализирана правилно на практика, особено ако конструкцията на пода е твърде ниска.
Понякога става още по-лошо, защото тръбните муфи често се бетонират плътно с бетонната плоча и тръбопроводът се монтира едва по-късно. Това създава пропаст между бетониране, хидроизолация и тръбни инсталации, което създава класически риск от течове и последващо увреждане от влага.
Тръбният преход HL804H е специално разработен за това приложение и комбинира TPE двойно уплътнение и парче битумна мембрана за най-сигурно свързване.
Влажност на почвата и вода без налягане:
Тръбния преход HL804H се оказва предпочитаното решение за надеждна хидроизолация при влажна почва и вода без налягане. Веднага се получава хидроплътност и отговаря на изискванията за водните класове за междуетажни плочи W4/W5.
Освен това HL804H впечатлява с ниската си обща височина, което означава, че дъгата на тръбата се пъха директно в тръбната муфа на нивото на пода. Това позволява незабавна промяна на посоката на тръбата, без сложни монтажни височини или последващи корекции.
Тръбният преход HL804H е подходящ за различни приложения и може да се монтира както към тръбни муфи, изравнени с пода, така и за правата част на тръбата.
Накратко тръбният преход HL804H предлага стандартизирана, ясно планирана и готова за използване система за вертикални тръбни преходи при определени условия за монтаж, постоянно високо качество и особено компактна монтажна височина. Серията HL800 също е подходяща по принцип, но има значително по-голяма монтажна височина и затова е по-малко гъвкава при изпълнение.
Вода под налягане:
При водата под налягане изискванията за хидроизолация са естествено високи. Натоварване, което рядко се случва при вертикалните тръбни преходи в подовите плочи, но изисква внимателно, обектно-специфично планиране, ако е необходимо. За тези специални ситуации серията HL804H и HL800 нямат собствени изпитания във случая „вода под налягане“. Въпреки че серията HL800 също е тествана за воден стълб от 6 м и затова се е доказала на практика, трябва да се изпълнява в съгласие с цялостната концепция за хидроизолация, за да се гарантира постоянно безопасно решение.
Radon:
HL800 и HL804H са тествани за устойчивост на радон и могат да се използват и за вертикални тръбни преходи в този случай. Допълнително предимство на HL804H е особено ниската му монтажна височина, което позволява монтаж дори при нископодови конструкции и по този начин предлага повече гъвкавост при планирането.
Допълнително решение с HL801
HL801 допълва системата HL800 и позволява множество тръби да се прокарват през общ отвор на стената. Използва се навсякъде, където се свързват електрически кабели, кабели за данни, отопление или тръби за термо помпи. Благодарение на интегрирани предварително определени точки на прекъсване и подходящи винтови връзки, отворите могат гъвкаво да се адаптират към необходимите диаметри на тръбата.
Освен това, на www.hl.at има практичен калкулатор за тръбни преходи. Това подпомага избора на подходящите артикули и помага бързо и надеждно да се определи правилната комбинация според индивидуалните диаметри на тръбите.
Таблица 1: Случаи на сградни натоварвания от почвата и подходящи решения от HL
Строителен елемент / монтажна ситуация | Случай на натоварване | Подходящи продукти | Бележка |
Хоризонтална тръба на външната стена на сутерена (черна вана) | Влажност на почвата и вода без налягане | Серия HL800, HL801 | Може да се използва без ограничения |
Вода под налягане | Серия HL800, HL801 | Тествани, но липсва метална конструкция с фланец | |
Радон | Серия HL800, HL801 | Тествани и сертифицирани | |
Вертикална тръба на подовата плоча (интериорно) | Влажност на почвата и вода без налягане | HL804H, HL800 серия, HL801 | Препоръчва се HL804H заради ниската си монтажна височина |
Вода под налягане | Серия HL800, HL801 | Тествани, но не стандартизирани | |
Радон | HL804H (препоръчително) HL800 серия, HL801 | Тествани и сертифицирани |
Заключение
Хидроизолацията на сградата е ключов фактор за определяне на нейния полезен живот и оперативна безопасност. Грешките при хидроизолацията не само са скъпи, но и могат да застрашат цялата сградна конструкция в дългосрочен план. Особено тръбните преходи изискват внимателно планиране, тъй като те представляват най-чувствителните детайли свързани с хидроизолирането.
ÖNORM B 3692 предоставя ясни спецификации за планиране и изпълнение – в зависимост от съответния случай на натоварване. С тръбните преходи HL800, HL801 и HL804H, HL Hutterer & Lechner предлага стабилни, стандартно съвместими и доказани на място решения за хоризонтални и вертикални преходи. Тези, които използват тези системи правилно, намаляват риска от щети от влага в дългосрочен план и осигуряват постоянно безопасна хидроизолация на сградата.
Източници:
- Доклад за щети по сградите DerStandard (виж по-горе)
- Австрийски стандарти ÖNORM B 3692
- Австрийски стандарти ÖNORM B 1997
- Synthesa Kellerfibel
