Die Installation barrierefreier Duschen stellt Ausführende als auch Planende vor Herausforderungen. Während verflieste Duschen inzwischen Stand der Technik sind, erlebt die Duschtasse dank neuer, flacher Designs und Materialien ein Comeback. Flache Duschtassen bieten technische Vorteile: Ihre homogene Oberfläche schützt besser vor Feuchtigkeit und Schimmel als Fliesen. Trotz der verbesserten Ästhetik und Feuchtigkeitssicherheit bringen sie spezielle Anforderungen bei der Installation mit sich. Eine korrekte Abdichtung, präzise Ausrichtung und sichere Verbindung zum Ablauf erfordern das richtige Know-how und die richtigen Produkte, um eine dauerhafte Dichtigkeit zu gewährleisten.
Das größte Risiko für Reklamationen besteht für Installateure immer dort wo Wasser von einer freien Fläche im Wohnraum entwässert werden muss. Das ist zum Beispiel in einer Dusche der Fall. Hier tritt das Wasser über die Brause aus dem geschlossenen Wasserleitungssystem in den Wohnraum und muss dort abgeleitet und entwässert werden. Wird hier fehlerhaft gearbeitet kann es sehr schnell zu Reklamationen kommen, denn Wasserschäden können weitreichende Folgen haben: Beschädigte Möbel, Schimmelbildung, aber nicht selten auch Schäden am Bauwerk. Häufig sind diese mit einem enormen Sanierungsaufwand und hohen finanziellen Kosten verbunden.
Designtrend Barrierefreiheit
Der Trend hin zur barrierefreien, verfliesten Dusche befeuert diese Problematik zusätzlich: Obwohl Fliesen eine gewisse Abführung von Wasser bieten, reicht dies nicht aus, um einen Schutz vor Feuchtigkeitsschäden zu gewährleisten. Es wird eine Abdichtung unter der Fliese benötigt, um sicherzustellen, dass mit der Zeit durch undichte Fugen Sickerwasser nicht in die Wand oder den Estrich eindringt und Schäden verursacht.
Renaissance der Duschtasse
Aufgrund von diesem Gefahrenpotential feiert jedoch die Duschtasse ein Comeback. Hier gibt es keine Fugen, sondern eine durchgängige und homogene Oberfläche. Dadurch sind eine erhöhte Sicherheit und einfache Reinigung im Vergleich zur verfliesten Dusche gegeben.
Außerdem bieten flache Duschtassen im Vergleich zu klassischen bzw. hohen Duschtassen eine Vielzahl an Material-, Farb-, und Designvarianten. Neben den klassischen Werkstoffen wie Emaille oder Acryl gibt es Tassen aus hochwertigen Verbundwerkstoffen wie z.B. aus Mineralguss in diversen Design- und Farbausführungen. Ein weiterer Grund für die Renaissance der Duschtasse ist deshalb auch die optische Komponente, welche bei modernen flachen Duschtassen stark verbessert ist.
Auch beim Thema Barrierefreiheit kann die flache Duschtasse mithalten: Moderne Duschtassen haben Stärken von 2-3cm und können daher (beinahe) fliesenbündig verlegt werden.
Die 3 Herausforderungen beim Einbau
Der Trend zur flachen Duschtasse ist auch für die Installation der Tasse relevant. Moderne, flache Duschtassen werden anders als tiefe Tassen häufig direkt am Estrich verklebt. Dadurch entstehen vorher nicht bekannte Probleme & Herausforderungen bei der Entwässerung. Eine optisch ansprechende Duschfläche ist wichtig aber noch wichtiger ist, dass das Duschwasser sauber und fachgerecht abgeleitet wird. Konkret entstehen beim Einbau von flachen Duschtassen drei große Herausforderungen:
- Herausforderung 1 – Anbindung des Duschtassenablaufs an die Verbundabdichtung
Es kann bei Duschtassen mit einer kleinen Stufe zwar auf die Bauwerksabdichtung im Bad verzichtet werden, jedoch muss auch hier im gesamten Bad eine Verbundabdichtung aufgetragen werden (mehr zum Thema Abdichtung bei barrierefreien Duschen & Duschtassen). Die spezielle Herausforderung hier ist die ordentliche Anbindung der Abdichtung an den Duschtassenablauf bzw. den Siphon. - Herausforderung 2 – Keine Fehlertoleranz beim Einbau
Wenn nicht passgenau gearbeitet und der Siphon nicht perfekt unter der Ablauföffnung der Tasse liegt, können Tasse und Siphon nicht fehlerfrei verschraubt werden. Es handelt sich hier um Millimeterarbeit ohne Toleranzen. Deshalb ist ein fehlerhafter Einbau hier keine Seltenheit. - Herausforderung 3 – Dichte Verbindung zwischen Ablauf & Tasse
Die flachen Varianten der Duschtassen werden auf modernen Baustellen direkt auf den Estrich (inkl. vorheriger Abdichtung) verklebt. Dadurch ist der Monteur gezwungen, den Siphon darunter blind mit der Ventildichtung zu verschrauben. Undichtheiten sind vorprogrammiert.
Installationsboxen – Der moderne Siphon für flache Duschtassen

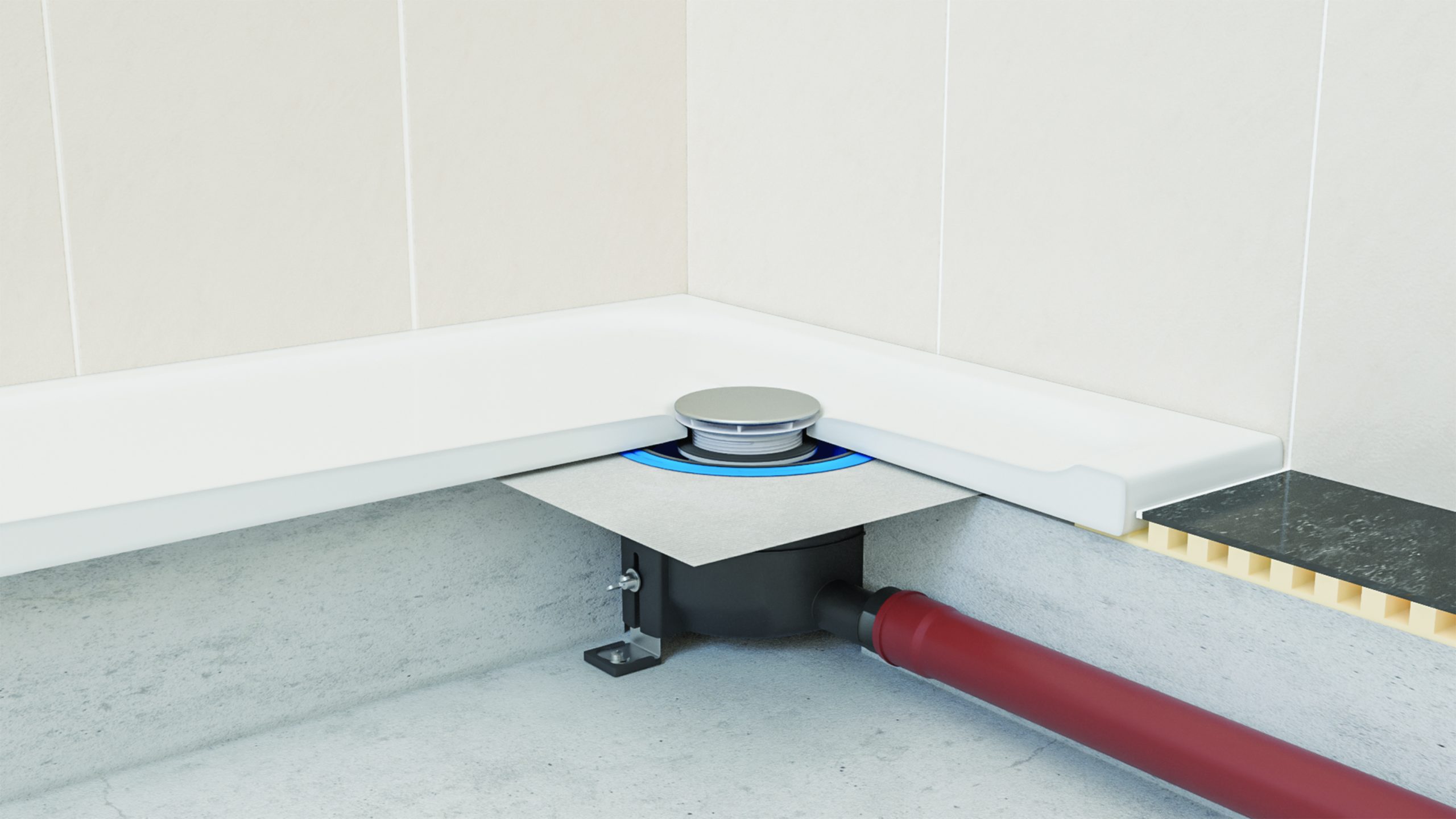

Die Änderung in der Bauart der Tassen (flach vs. hoch) macht es somit auch notwendig die darunterliegende Technik anzupassen. Bei Ausführenden bzw. Installateuren erfreuen sich daher Installationsboxen immer größerer Beliebtheit. Mit diesen können die oben genannten Herausforderungen einfach & sicher gelöst werden. Ein Beispiel hierfür ist die HL570 Flexbox von HL
Es soll nun gezeigt werden wie sich der Einbau einer flachen Duschtasse mit einer Installationsbox (HL570 Flexbox) von der klassischen Installationsmethode mit herkömmlichem Siphon unterscheidet und wie die Flexbox die oben beschriebenen Herausforderungen beim Einbau löst.
Befestigung auf der Rohbetondecke

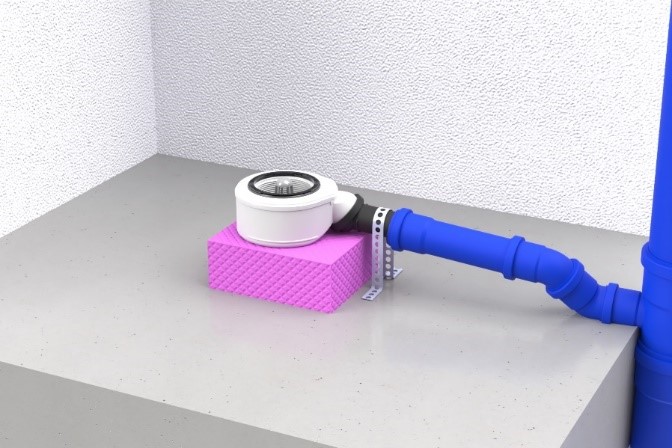

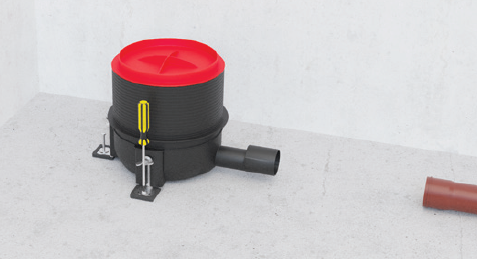

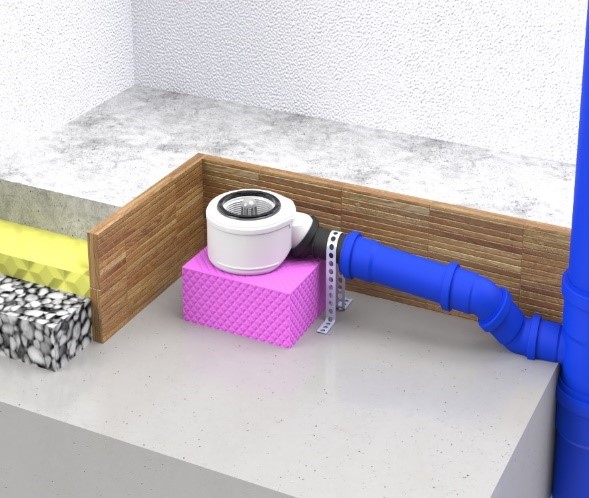

Während bei Verwendung eines herkömmlichen Siphons der Siphon noch mit Unterlagen oder Dämmplatten auf die richtige Höhe gesetzt und fixiert werden musste, kann die Flexbox einfach auf der Rohbetondecke verschraubt und fixiert werden.
Estricheinbringung
Es kann beim Einbau von Installationsboxen auch auf die Schalung verzichtet werden. Der Estrich kann durchgängig bis zum Flexbox Ablaufkörper verlegt werden. Der Körper wird dann estrichbündig abgeschnitten und somit nachträglich der Estrichhöhe angepasst (siehe Abbildung 4). Das spart Zeit und Geld bei der Montage. Außerdem ist ein durchgängiger Estrich ohne Unterbrechungen gegeben.
Einbindung der Verbundabdichtung

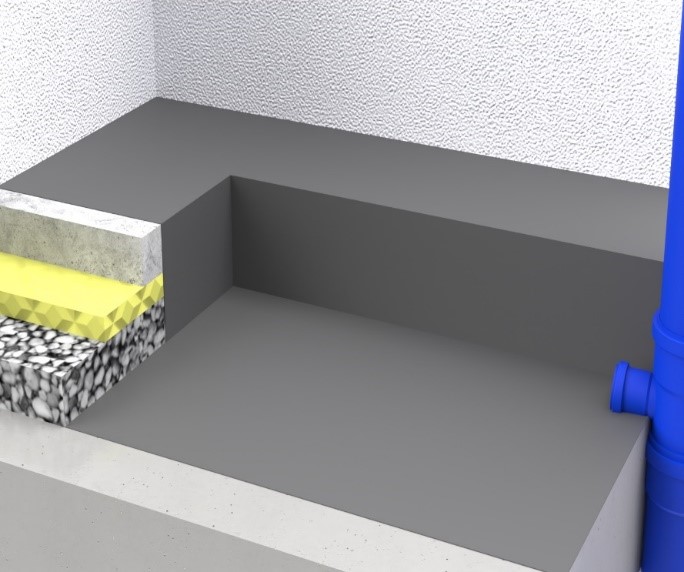

Bei der Einbringung der Verbundabdichtung kommt es zur ersten Herausforderung. Wird ein herkömmlicher Siphon mit Schalung verwendet muss der Siphon jetzt ausgebaut und die komplette Aussparung abgedichtet werden. Dazu wird die Verbundabdichtung aufgetragen und die Abdichtung an den Kanten wird zusätzlich mit Dichtbändchen verstärkt. Das kostet nicht nur sehr viel Zeit, sondern ist auch äußerst fehleranfällig.

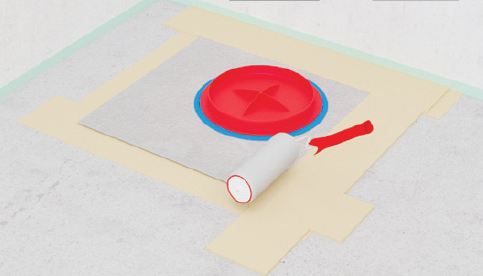

Im Vergleich hierzu muss bei der HL570 Flexbox nur die mitgelieferte Dichtmanschette in den Ablaufkörper eingesteckt werden und die Manschette wird im Sandwichverfahren eingedichtet (Herausforderung 1 somit gemeistert).
Verkleben der Duschtasse
Nach Fertigstellung der Abdichtung wird die Duschtasse mit dem Estrich bzw. mit der Verbundabdichtung verklebt. Hier entsteht die zweite Herausforderung, denn beim herkömmlichen Siphon muss millimetergenau gearbeitet werden damit die Tassenöffnung direkt über der Siphonöffnung sitzt. Wenn die Öffnung nicht über dem Siphon sitzt (siehe Abbildung 8) und ein Versatz vorliegt, kann die Tasse nicht ordnungsgemäß mit dem Siphon verschraubt werden.

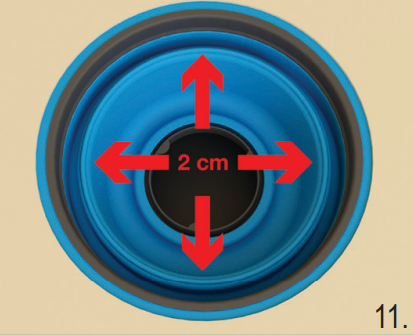

Bei der HL570 Flexbox ist die Dichtmannschette mit einem Flexelement ausgestattet das Abweichungen von bis zu 4 cm (plus/minus 2 cm von der Mitte) zwischen Rohbauteil und Duschtasse aufnehmen kann (siehe Abbildung 9 bzw. zur genaueren Veranschaulichung das Montagevideo HL570 Flexbox). Damit sind kleine Ungenauigkeiten in der Montage zulässig und der Einbau ist deutlich einfacher und sicherer (Herausforderung 2 somit ebenso gemeistert).
Verbindung zwischen Duschtasse und Siphon

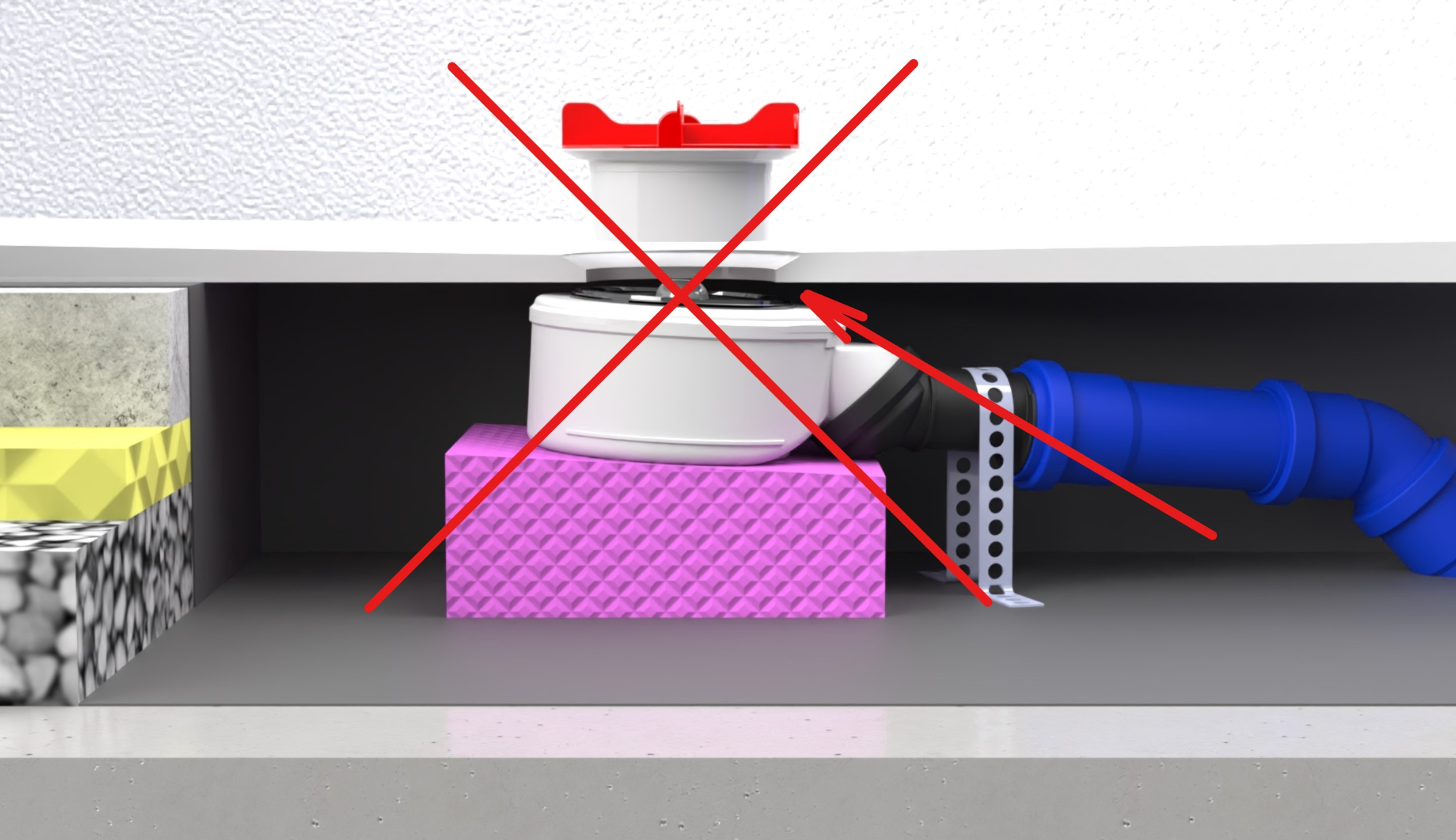

Im letzten Schritt muss die Duschtasse dicht mit dem Siphon verbunden werden. Hier entsteht die dritte Herausforderung, denn beim herkömmlichen Siphon muss die Tasse jetzt „blind“ mit dem Siphon verschraubt werden (siehe Abbildung 10).

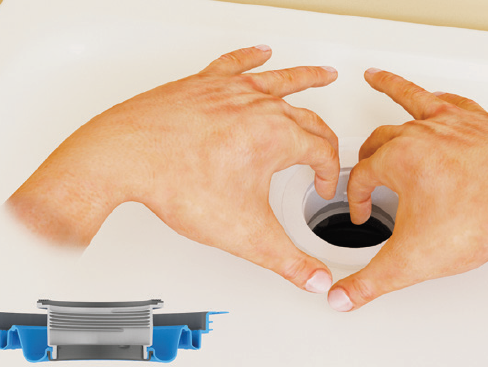

Bei der Installationsbox HL570 Flexbox kann schon vor Verkleben der Tasse das Schraubventil an die Tasse angebracht werden (siehe Abbildung 11) und nach Einbringung der Tasse muss diese nur noch mit der flexiblen Manschette zusammengeklickt werden (siehe Abbildung 12). Das macht eine frühzeitig optische Dichtheitsprüfung möglich und macht die dichte Verbindung zwischen Duschtasse und Siphon möglich (finale Herausforderung 3 gemeistert).
Komplettierung & Reinigung

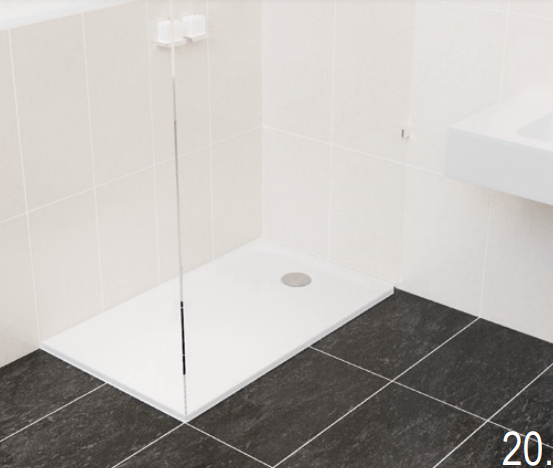

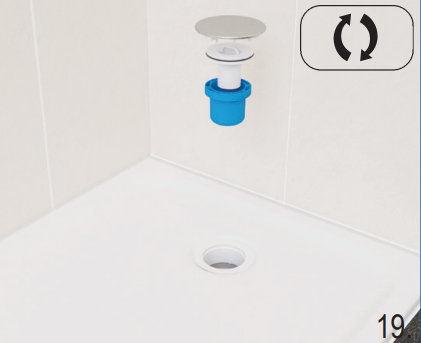

Nach dem Einbau der Tasse wird der Rest des Badezimmers verfliest und die Flexbox kann mit dem herausnehmbaren Geruchsverschluss und der Edelstahl Abdeckung komplettiert werden (siehe Abbildung 13). Hier unterscheiden sich der herkömmliche Siphon und die Installationsbox beim Einbau kaum voneinander.
Durch den herausnehmbaren Geruchsverschluss lässt sich die HL570 Flexbox auch leicht mit z.B. einer Putzfeder reinigen.
Fazit
Der Einbau von flachen Duschtassen bringt drei Hauptprobleme mit sich. Erstens, die ordnungsgemäße Verbindung des Duschtassenablaufs mit der Verbundabdichtung erfordert besondere Sorgfalt. Zweitens, der Einbau erlaubt wenig Toleranz, und selbst kleine Abweichungen können zu Fehlern führen. Drittens, die dichte Verbindung zwischen Ablauf und Tasse ist schwierig, da die Tassen direkt auf den Estrich geklebt werden und die Verschraubung „blind“ erfolgt.
Installationsboxen wie die HL570 Flexbox bieten eine Lösung für diese Herausforderungen. Sie erleichtern die Montage, sparen Zeit und Geld und gewährleisten eine dichte Verbindung zwischen Duschtasse und Siphon. Die Flexbox ermöglicht die Anpassung an Abweichungen und erlaubt eine frühzeitige Dichtheitsprüfung. Dadurch wird die Installation von flachen Duschtassen sicherer und einfacher.
