Voda je najveći neprijatelj građevinskih konstrukcija – oko polovica svih oštećenja na zgradama uzrokovana je vlagom. Posebno je ugroženo 1% hidroizolacijskih područja koja uključuju prijelaze, prodore i spojne detalje – posebno prodore cijevi. Ovaj tehnički članak objašnjava osnove hidroizolacije zgrada prema ÖNORM B 3692 i DIN 18533, opisuje tipične mehanizme oštećenja i pokazuje kako moderna rješenja poput serije HL800 i HL804H omogućuju sigurna, standardizirana i predvidljiva rješenja za brtvljenje prodora cijevi. Tako da krajnji rezultat ne bude kaos, već tehnički ispravna simfonija.
Zašto hidroizolacija određuje uspjeh zgrade
Voda je sveprisutna u građevinarstvu i istovremeno jedan od najčešćih uzroka strukturnih oštećenja. Do 50% svih nedostataka u zgradama može se izravno ili neizravno pripisati vlazi (Izvor: derStandard Bauschadesbericht). Ono što ovo čini posebno podmuklim jest to što u mnogim slučajevima vlaga prodire u konstrukciju nezapaženo i postaje vidljiva tek mnogo kasnije.
Za projektante, izvođače radova, instalatere i vlasnike zgrada to znači da hidroizolacija nije samo sporedni detalj već središnja komponenta zaštite zgrade.
Najosjetljivija područja su ona gdje se susreću različiti građevinski elementi i obrti – spojevi, prijelazi, a posebno prodori cijevi. Ta područja čine samo mali dio brtvene površine, ali uzrokuju većinu štete i stoga i najveće troškove popravka. Pažljivo, sustavno detaljno planiranje stoga je ključno kako bi se uopće spriječilo prodiranje vlage u konstrukciju.
Koje vrste oštećenja nastaju i zašto?
Oštećenja uzrokovana vlagom obično se javljaju na dva načina. Jedan je akutni prodor vode, na primjer zbog poplave, povratnog toka, vode pod tlakom ili oštećenja cijevi. Takva oštećenja su odmah vidljiva i relativno ih je lako dijagnosticirati.
Daleko podmuklije je postupno prodiranje vlage. Kapilarna migracija vlage duž cijevi, prodiranje vlage u podne konstrukcije, rast plijesni ili korozija često se razvijaju nezapaženo tijekom duljih vremenskih razdoblja i uzrokuju znatnu posljedičnu štetu.
Koliko je zgrada pogođena uvelike ovisi o metodi gradnje. Drvo i lake konstrukcije su posebno osjetljive, opeka prenosi vodu kapilarnim djelovanjem, a armirani beton može biti oštećen korozijom armature. Čak i vodonepropusni beton ostaje ranjiv, posebno na spojevima i prodorima.
Ako hidroizolacijski sustav zakaže, popravci su obično opsežni: građevinske komponente moraju se otkriti, osušiti i obnoviti od strane nekoliko obrtnika. Često trošak renovacije daleko premašuje trošak pažljivog, ranog planiranja hidroizolacijskog sustava. Stoga je najbolja renovacija ona koja uopće nije potrebna.
Koje dijelove zgrade je potrebno zabrtviti?
Zgrada ima brojne potencijalne slabe točke kroz koje voda može prodrijeti: prijelaz između podne ploče i zida, zidove podruma, temelje, horizontalne i vertikalne spojeve, terase, krovove i sve prodore, posebno one komunalnih cijevi poput onih za kanalizaciju, vodu, struju ili razne kablove. Svaka od ovih točaka predstavlja potencijalnu ulaznu točku za vlagu ako se ne planira i ne izvodi prema standardima.
Dok se DIN18531 bavi hidroizolacijom krovova, a DIN18534 regulira hidroizolaciju unutarnjih prostora, DIN18533 je relevantan za građevinske komponente u izravnom kontaktu s tlom. Posebno tamo gdje se zgrada i tlo susreću, opterećenja vlagom su najveća, a zahtjevi za trajno funkcionalan sustav brtvljenja su odgovarajuće visoki.
DIN18533: Središnja norma za hidroizolaciju građevinskih elemenata u kontaktu s tlom
DIN 18533 definira četiri slučaja opterećenja koji opisuju relevantni utjecaj vode i vlage na građevinske komponente u kontaktu s tlom. Ispravno određivanje slučaja opterećenja jedan je od najvažnijih koraka u planiranju hidroizolacije, jer određuje koji su hidroizolacijski sustavi, debljine materijala i strukture slojeva potrebni.

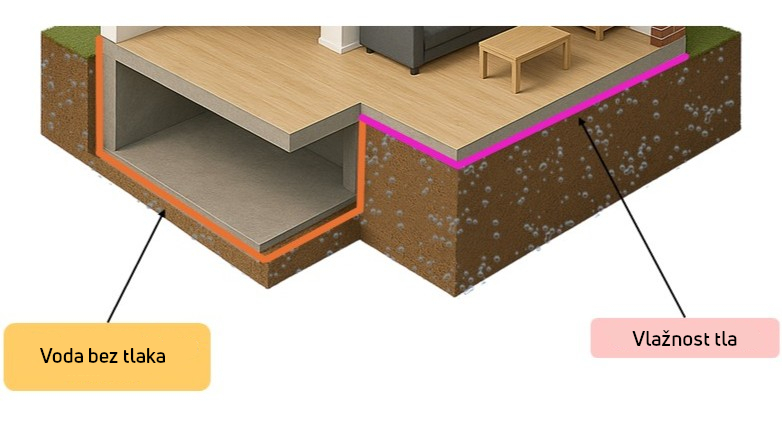

Slučaj opterećenja 1 – Vlažnost tla
Vlažnost tla postoji kada je u tlu prisutna samo kapilarna vlaga i voda može procuriti bez nakupljanja. To zahtijeva dovoljno propusno tlo ili funkcionalan sustav odvodnje. U ovom scenariju, hidroizolacijski sustavi prvenstveno služe kao barijera za vlagu. Dvoslojna bitumenska hidroizolacija ili prikladne plastične membrane obično su dovoljne. Zahtjevi za tlačnu čvrstoću relativno su niski; međutim, spojevi, temeljne ploče i prodori cijevi moraju biti profesionalno izvedeni.
Slučaj opterećenja 2 – Voda bez tlaka
Do vode bez tlaka dolazi kada voda dosegne građevinski element, ali se ne stvara hidrostatski tlak – na primjer u kohezivnim ili slabo propusnim tlima gdje kišnica može samo polako procuriti. Hidroizolacija mora biti robusna i sposobna pouzdano podnijeti opterećenja vlagom koja se periodično javljaju. Prijelazi i prodori moraju se planirati s posebnom pažnjom, jer je na tim mjestima vjerojatnije da će vlaga prodrijeti sa strane.

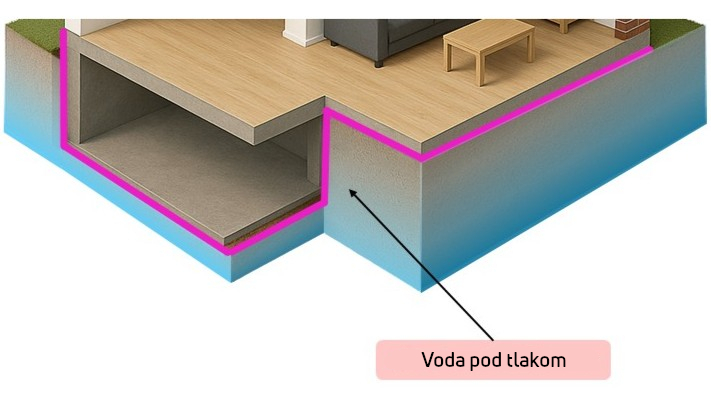

Slučaj opterećenja 3 – Voda pod tlakom
Voda pod tlakom nastaje kada voda vrši hidrostatski tlak na hidroizolaciju, bilo kontinuirano ili povremeno. To je slučaj, na primjer, kada je najviša moguća razina podzemne vode manje od 50 cm ispod hidroizolacijskog sloja ili kada se procjedna voda koja se nakuplja u tlu ne može ocijediti. U ovom slučaju opterećenja, hidroizolacijski sustavi moraju biti posebno otporni na tlak, višeslojni i otporni na pomicanje na prijelazima.
Hoće li se konstrukcija graditi kao “bijela kada” od vodonepropusnog betona, kao “crna kada” ili kao kombinacija oba sustava uvelike ovisi o slučaju opterećenja. Čak i kod vodonepropusnih betonskih konstrukcija potrebne su dodatne mjere na spojnim mjestima i prodorima, jer sam beton ne može jamčiti potpuno brtvljenje.
Slučaj opterećenja 4 – Radon
Radon je prirodni, nevidljivi, bezmirisni i radioaktivni plemeniti plin koji nastaje u tlu kao produkt raspada uranija i radija. Može se podići na Zemljinu površinu kroz pore, pukotine i šupljine. Radon je bezopasan za samu građevinsku konstrukciju; međutim, može ući u zgrade kroz propuštanja poput pukotina, spojeva i prodora cijevi u dijelovima koji su u kontaktu s tlom i nakupljati se u zatvorenom prostoru. Plemeniti plin se raspada na radioaktivne produkte raspada koji se vežu za prašinu i oštećuju pluća prilikom udisanja. Radon stoga predstavlja ozbiljan rizik za ljude i smatra se jednim od vodećih uzroka raka pluća nakon pušenja. Kako bi se zaštitili stanari, njegov ulazak mora se spriječiti konvekcijskim brtvljenjem. Ovisno o koncentraciji radona, mogu biti potrebne dodatne mjere i posebni materijali za brtvljenje prema austrijskoj normi ÖNORM S 5280. Čak i najmanja curenja mogu biti dovoljna za prijenos radona u unutarnje prostore.
Radon se javlja neovisno o izloženosti vodi i može prodrijeti u zgradu čak i uz običnu vlažnost tla. Stoga se rizik od radona i zaštita od radona uvijek moraju procjenjivati odvojeno od izbora hidroizolacije. Važno je razumjeti da hidroizolacija ne štiti automatski od radona, jer se primjenjuju dodatni zahtjevi.
Kritične točke u hidroizolacijskom sloju
DIN18533 i austrijska norma ÖNORM B 3692 jasno pokazuju da se većina oštećenja od vlage ne događa na velikim zatvorenim površinama, već u detaljima. Prijelazi između temeljne ploče i zidova, kutovi, stepenice, uzdignuti dijelovi, a posebno prodori cijevi kritična su područja jer se ovdje susreću različiti materijali, pomaci i opterećenja.
Najkritičnije točke u hidroizolacijskom sustavu su prodori cijevi, jer prekidaju hidroizolacijski sloj i istovremeno predstavljaju spoj između nekoliko obrta. Upravo se tu susreću betonirci, hidroizolateri i vodoinstalateri – često u različito vrijeme, s različitim tijekovima rada i detaljnim odgovornostima. Međutim, pomicanje cijevi, izloženost vlazi i tlačna opterećenja moraju se pouzdano dugoročno podnijeti. Improvizirana rješenja često dovode do oštećenja jer nisu dovoljno otporna na tlak niti hermetički zatvorena. Stoga norma izričito naglašava potrebu trajnog vodonepropusnog spoja s hidroizolacijom.
Prodori cijevi u pojedinačnim slučajevima opterećenja
Ovisno o slučaju opterećenja, zahtjevi za prodore cijevi znatno se razlikuju. Osnovna razlika je između horizontalnih prodora u vanjskim zidovima podruma i vertikalnih prodora kroz podnu ploču.
1. Horizontalni prodori cijevi – vanjski zid podruma („crna kada“)
Horizontalno položene cijevi poput kanalizacijskih, vodovodnih ili energetskih cijevi moraju biti sigurno integrirane u vanjsku hidroizolaciju.
Horizontalni prodori cijevi u zidovima u kontaktu s tlom predstavljaju visok rizik od prodiranja vode u zgradu kroz nedovoljno zabrtvljene spojeve. Konvencionalna, lokalno instalirana rješenja uvelike ovise o pažnji instalatera i ne nude dosljednu kvalitetu. Čak i manje pogreške ili netočni spojevi mogu omogućiti prodiranje vlage iza hidroizolacije – što rezultira dugoročnim oštećenjem zida, izolacije i građevinske konstrukcije.
Serija HL800 idealna je za ovu primjenu i ima tvornički zavarenu bitumensku membranu za standardni spoj s hidroizolacijom zgrade na vanjskim zidovima podruma.
Vlažnost tla i voda bez pritiska:
HL800 se može koristiti bez ograničenja. Njegova nepropusnost i kompatibilnost s drugim komponentama su zajamčene.
Voda pod tlakom:
Iako je cijevna hidoizolacija HL800 uspješno testirana do 0,6 bara (≈ 6 m vodenog stupca) i dokazala se u praksi, trenutno ne zadovoljava u potpunosti standarde proizvoda za primjenu s vodom pod tlakom, jer joj nedostaje, na primjer, standardna stezna prirubnica (konstrukcija metalne stezne prirubnice). Brtva za cijevi HL800 i dalje se može koristiti u takvim situacijama; međutim, kao i kod svih detalja brtvljenja, kod planiranja treba uzeti u obzir relevantne standardne zahtjeve kao i specifične granične uvjete projekta.
Radon:
Brtva za cijevi HL800 testirana je na nepropusnost radona i prikladna je za upotrebu u mjestima kontaminiranim radonom.
2. Vertikalni prodori cijevi – temeljne ploče / unutarnji prostor
Vertikalni prodori su posebno osjetljivi jer probijaju horizontalni hidroizolacijski sloj i mogu prenositi vlagu duž cijevi kapilarnim djelovanjem.
Tradicionalno, vertikalni prodori cijevi kroz temeljne ploče brtve se hidroizolacijskim membranama na bazi bitumena ili tekućim plastikama (vidi ilustraciju). Međutim, ovaj pristup nije ni sustavan ni predvidljiv, jer se svaki detalj izrađuje pojedinačno na licu mjesta i uvelike ovisi o kvaliteti izrade. Nadalje, pravilno brtvljenje zahtijevalo bi da se brtvilo povuče uz cijev – složen korak koji se u praksi rijetko ispravno izvodi, posebno ako je podna konstrukcija preniska.
Da stvar bude gora, cijevne spojnice se često ugrađuju u ravnini s betonskom pločom, a cijevi se postavljaju kasnije. To stvara razmak između betona, hidroizolacije i cijevi, što predstavlja klasičan rizik od curenja i naknadne štete od vlage.
Cijevna hidroizolacija HL804H razvijena je posebno za ovu primjenu i kombinira TPE usnu brtvu s bitumenskom prirubnicom za siguran spoj.
Vlažnost tla i voda bez pritiska:
Cijevna hidroizolacija HL804H pokazala se kao preferirano rješenje za vlagu iz tla i vodu koja nije pod tlakom. Odmah je vodonepropusna i ispunjava zahtjeve za klase izloženosti vodi W4/W5 za podne ploče.
Nadalje, HL804H impresionira svojom malom visinom, omogućujući da cijev izlazi izravno iz spojnice pomoću koljena. To omogućuje trenutne promjene smjera cijevi bez potrebe za velikim visinama ugradnje ili naknadnim prilagodbama.
Cijevna hidroizolacija HL804H prikladna je za različite primjene i može se ugraditi sa cijevnom spojnicom u ravnini s betonom ili sa izbočenom DN50/DN110 cijevi.
Ukratko, cijevna hidroizolacija HL804H nudi standardizirani, jednostavno planirani i spremni sustav za vertikalne prodore cijevi s definiranim uvjetima ugradnje, dosljedno visokom kvalitetom i posebno kompaktnim dizajnom. Serija HL800 također je prikladna i dizajnirana za veće tlakove vode, ali se razlikuje po svojoj visini u odnosu na HL804H.
Voda pod tlakom:
Naravno, zahtjevi za brtvljenjem su visoki kada se radi o vodi pod tlakom. Ovo je slučaj opterećenja koji se rijetko javlja kod vertikalnih prodora cijevi u podnim pločama, ali zahtijeva pažljivo, projektno specifično planiranje kada je to potrebno. Za ove posebne situacije ne postoje zasebna ispitivanja za HL804H i seriju HL800 u slučaju opterećenja „voda pod tlakom“. Iako je serija HL800 također testirana do 6 m vodenog stupca i stoga se dokazala u praksi, projekt treba uskladiti s cjelokupnim konceptom hidroizolacije kako bi se osiguralo trajno sigurno rješenje.
Radon:
HL800 i HL804H su ispitani na otpornost na radon i mogu se koristiti i za vertikalne prodore cijevi u ovoj primjeni. Dodatna prednost HL804H je njegov posebno nizak profil, koji omogućuje ugradnju čak i u plitke podne konstrukcije, nudeći tako veću fleksibilnost u planiranju.
Dodatno rješenje HL801
HL801 nadopunjuje HL800 sustav i omogućuje provođenje više kabela kroz jedan zidni prolaz. Koristi se svugdje gdje je potrebno spojiti električne, podatkovne, grijaće kabele ili toplinske pumpe. Zahvaljujući integriranim unaprijed određenim mjestima loma i odgovarajućim vijčanim spojevima, otvori se mogu fleksibilno prilagoditi potrebnim promjerima kabela.
Osim toga, na www.hl.at dostupan je praktični Kalkulator za višestruke prodore cijevi. To pomaže u odabiru odgovarajućih brojeva artikala i pomaže u brzom i pouzdanom određivanju ispravne kombinacije prema promjerima pojedinačnih cijevi.
Tablica 1: Slučajevi opterećenja i prikladna rješenja iz HL-a
Komponenta / mjesto ugradnje | Vrsta opterećenja | Prikladni proizvodi | Bilješka |
Horizontalna cijev vanjskog zida podruma (“crna kada”) | Vlažnost tla i voda bez pritiska | HL800-Serija, HL801 | Može se koristiti bez ograničenja |
Voda pod tlakom | HL800-Serija, HL801 | Testirano, ali bez standardne metalne stezne prirubnice | |
Radon | HL800-Serija, HL801 | Testirano i certificirano | |
Vertikalna cijev temeljne ploče (unutarnje područje) | Vlažnost tla i voda bez pritiska | HL804H, HL800-Serija, HL801 | HL804H se preporučuje zbog male visine ugradnje |
Voda pod tlakom | HL800-Serija, HL801 | Testirano, ali nema standardizirane norme proizvoda | |
Radon | HL804H, HL800-Serija, HL801 | Testirano i certificirano |
Zaključak
Hidroizolacija zgrade ima značajan utjecaj na njezin vijek trajanja i operativnu sigurnost. Nedostaci hidroizolacije nisu samo skupi, već dugoročno mogu ugroziti i cijelu konstrukciju zgrade. Posebno prodori cijevi zahtijevaju pažljivo planiranje, jer su najosjetljiviji detalji hidroizolacije.
DIN18533 pruža jasne smjernice za planiranje i izvedbu, ovisno o odgovarajućem slučaju opterećenja. S prodorima cijevi HL800, HL801 i HL804H, HL Hutterer & Lechner nudi robusna, standardizirana i na terenu provjerena rješenja za horizontalne i vertikalne prodore. Pravilna upotreba ovih sustava dugoročno značajno smanjuje rizik od oštećenja vlagom i osigurava trajno pouzdanu ovojnicu zgrade.
Izvori:
- DerStandard Izvješće o šteti zgrade (vidi gore)
- Austrijski standardi ÖNORM B 3692
- Austrijski standardi ÖNORM B 1997
- Synthesa Kellerfibel (vodič za podrum)
