Voda je najväčším nepriateľom stavebných konštrukcií – približne polovica všetkých škôd na budovách je spôsobená vystavením vlhkosti. Obzvlášť zraniteľné je 1 % tesniacich plôch, ktoré ovplyvňujú prechody, prestupy a detaily pripojenia – najmä prestupy potrubí. Tento článok vysvetľuje základy hydroizolácie budov podľa normy ÖNORM B 3692, opisuje typické mechanizmy poškodenia a ukazuje, ako moderné riešenia, ako napríklad séria HL800 a HL804H, teraz umožňujú spoľahlivé, normám vyhovujúce a predvídateľné riešenia pre utesnenie prestupov potrubí. Aby konečným výsledkom nebol chaos, ale technicky spoľahlivá symfónia.
Prečo hydroizolácia rozhoduje o úspechu budovy
Voda je v stavebníctve všadeprítomná – a zároveň je jednou z najčastejších príčin škôd na budovách. Až 50 % všetkých stavebných chýb možno priamo alebo nepriamo pripísať vlhkosti (zdroj: derStandard Building Damage Report). Obzvlášť zákerné je to, že vlhkosť často preniká do konštrukcie bez povšimnutia a viditeľná sa stane až oveľa neskôr.
Pre projektantov, staviteľov, montážnikov a majiteľov budov to znamená, že hydroizolácia nie je len drobným detailom, ale ústrednou súčasťou ochrany budov.
Najzraniteľnejšie oblasti sú tie, kde sa stretávajú rôzne stavebné komponenty a remeslá – spoje, prechody, škáry a najmä prestupy potrubí. Tieto oblasti tvoria len malú časť hydroizolačnej plochy, ale spôsobujú veľkú časť škôd, a teda aj najvyššie náklady na opravy. Starostlivé a systematické detailné plánovanie je preto kľúčové, aby sa v prvom rade zabránilo vniknutiu vlhkosti do konštrukcie.
Aké druhy škôd vznikajú – a prečo?
K poškodeniu vlhkosťou dochádza v podstate dvoma spôsobmi. Jedným z nich je akútny prienik vody – napríklad záplavami, spätným prúdením, tlakovou vodou alebo defektom potrubia. Takéto poškodenie je okamžite viditeľné a relatívne ľahko identifikovateľné.
Pomalší prienik vlhkosti je podstatne zákernejší. Vlhkosť migrujúca pozdĺž potrubí kapilárnym pôsobením, vlhké podlahové konštrukcie, pleseň alebo korózia sa často vyvíjajú bez povšimnutia po dlhú dobu a spôsobujú značné následné škody.
Rozsah, v akom je budova postihnutá, závisí vo veľkej miere od jej konštrukcie. Drevené a ľahké konštrukcie sú obzvlášť citlivé, tehly prenášajú vodu kapilárnym pôsobením a železobetón môže byť tiež poškodený koróziou výstuže. Aj vodotesný betón zostáva zraniteľný, najmä v spojoch a prestupoch.
Ak dôjde k poruche hydroizolácie, sanačné úsilie je zvyčajne značné: stavebné prvky musia byť odkryté, vysušené a niekoľko dielov musí byť zrekonštruovaných. Náklady na sanáciu často ďaleko prevyšujú náklady na starostlivú, včas plánovanú hydroizoláciu.
Preto je najlepšia sanácia tá, ktorá vôbec nie je potrebná.
Ktoré časti budovy je potrebné utesniť?
Budova má množstvo potenciálnych slabých miest, ktorými môže prenikať voda: prechod medzi podlahovou doskou a stenou, steny suterénu, základy, horizontálne a vertikálne prepojenia, terasy, strechy a všetky prestupy, najmä tie, ktoré sú súčasťou inžinierskych sietí, ako sú kanalizačné, vodovodné, elektrické alebo rôzne káblové rozvody. Každý z týchto bodov predstavuje potenciálny vstupný bod pre vlhkosť, ak nie je naplánovaný a realizovaný podľa noriem.
Zatiaľ čo ÖNORM B 3691 sa zaoberá hydroizoláciou striech a ÖNORM B 3407 upravuje hydroizolácie v stavebníctve, ÖNORM B 3692 je relevantnou normou pre tie stavebné prvky, ktoré majú priamy kontakt so zemou. Práve v miestach, kde sa budova a pôda stretávajú, je zaťaženie vlhkosťou najvyššie, a preto sú najvyššie aj požiadavky na trvalo fungujúci hydroizolačný systém.
ÖNORM B 3692: Centrálna norma pre utesňovanie stavebných prvkov, ktoré sú v kontakte so zemou
Rakúska norma ÖNORM B 3692 definuje štyri zaťažovacie prípady, ktoré opisujú relevantný vplyv vody a vlhkosti na stavebné prvky, ktoré sú v kontakte so zemou. Správne určenie zaťažovacieho prípadu je jedným z najdôležitejších krokov pri návrhu hydroizolácie, pretože určuje, ktoré hydroizolačné systémy, hrúbky materiálov a štruktúry vrstiev sú potrebné.
Ktorý zaťažovací prípad je použiteľný pre konkrétny stavebný projekt, závisí od podložia a jeho vlastností. Na jasné stanovenie týchto podmienok podložie skúma kvalifikovaný geotechnický inžinier alebo pedometrista v rámci geotechnickej správy (pedoprieskum). Relevantné parametre, ako je priepustnosť, podmienky podzemnej vody a správanie sa pri sadaní, sa určujú v súlade s požiadavkami normy ÖNORM B 1997 (Návrh, výpočet a dimenzovanie v geotechnickom inžinierstve). Na základe týchto výsledkov projektant definuje požadovaný zaťažovací prípad hydroizolácie, ktorý je kľúčový pre bezpečnú a vyhovujúcu hydroizoláciu konštrukcie. Okrem toho si obce alebo iné miestne orgány môžu stanoviť vlastné minimálne požiadavky alebo miestne predpisy, ktoré sa musia zohľadniť aj pri plánovaní a realizácii.

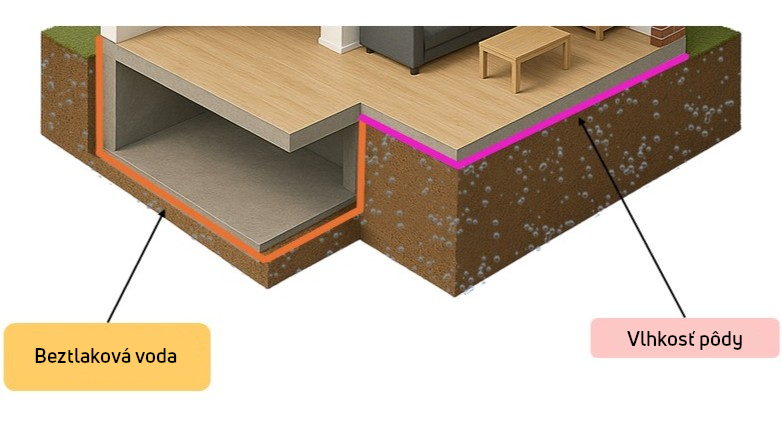

Prípad zaťaženia 1 – Pôdna vlhkosť
Pôdna vlhkosť je prítomná vtedy, keď sa v zemi nachádza iba kapilárna vlhkosť a voda môže vsakovať bez stagnácie. To si vyžaduje dostatočne priepustnú pôdu alebo funkčný drenážny systém. V tomto prípade zaťaženia slúžia hydroizolačné systémy predovšetkým ako bariéra proti vlhkosti. Zvyčajne postačuje dvojvrstvová bitúmenová hydroizolácia alebo vhodné plastové membrány. Požiadavky na pevnosť v tlaku sú relatívne nízke; spoje, základové zóny a prestupy však musia byť odborne vykonané.
Zaťažovací prípad 2 – Netlaková voda
Netlaková voda vzniká, keď voda dosiahne stavebný prvok, ale nevznikne hydrostatický tlak – napríklad v súdržných alebo slabo priepustných pôdach, kde dažďová voda môže vsakovať len pomaly. Hydroizolácia musí byť robustná a schopná spoľahlivo odolávať periodicky sa vyskytujúcemu zaťaženiu vlhkosťou. Prechody a prestupy sa musia plánovať s mimoriadnou starostlivosťou, pretože v týchto bodoch je pravdepodobnejšie, že vlhkosť prenikne bočne.

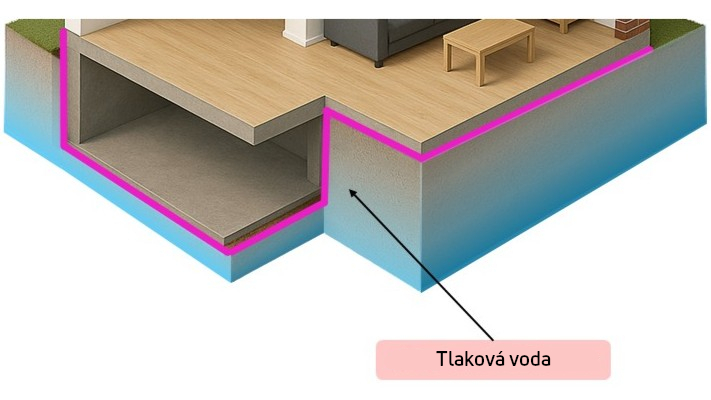

Zaťažovací prípad 3 – Tlaková voda
Tlaková voda sa vzťahuje na situácie, keď voda vyvíja hydrostatický tlak na hydroizoláciu, buď nepretržite, alebo prerušovane. K tomu dochádza napríklad vtedy, keď je najvyššia možná hladina podzemnej vody menej ako 50 cm pod hydroizolačnou vrstvou alebo keď sa nahromadená priesaková voda v pôde nemôže odviesť. V tomto zaťažovacom prípade musia byť hydroizolačné systémy obzvlášť odolné voči tlaku, viacvrstvové a odolné voči pohybu v prechodoch.
Či sa konštrukcia skonštruuje ako „biela nádrž“ z vodotesného betónu, ako „čierna nádrž“ alebo ako kombinácia oboch systémov, závisí vo veľkej miere od zaťažovacieho prípadu. Aj pri vodotesných betónových konštrukciách sú potrebné dodatočné opatrenia v spojovacích bodoch a prestupoch, pretože samotný betón nedokáže zaručiť úplné utesnenie.
Zaťažovací prípad 4 – Radón
Radón je prirodzene sa vyskytujúci, neviditeľný, bez zápachu a rádioaktívny vzácny plyn, ktorý sa v zemi tvorí ako produkt rozpadu uránu a rádia. Na zemský povrch sa môže dostávať cez póry, trhliny a dutiny. Radón je pre samotnú stavebnú konštrukciu neškodný; do budov sa však môže dostať cez netesnosti, ako sú trhliny, škáry a prestupy potrubí v častiach, ktoré sú v kontakte so zemou, a hromadiť sa v interiéri. Vzácny plyn sa rozpadá na rádioaktívne produkty rozpadu, ktoré sa pri vdýchnutí viažu na prach a poškodzujú pľúca. Radón teda predstavuje vážne riziko pre ľudí a považuje sa za jednu z hlavných príčin rakoviny pľúc po fajčení. Na ochranu obyvateľov sa musí zabrániť jeho vstupu pomocou konvekčne tesniaceho uzáveru. V závislosti od koncentrácie radónu môžu byť podľa rakúskej normy ÖNORM S 5280 potrebné ďalšie opatrenia a špeciálne tesniace materiály. Aj tie najmenšie netesnosti môžu stačiť na prenos radónu do vnútorných priestorov.
Radón sa vyskytuje nezávisle od vystavenia vode a môže preniknúť do budovy aj s obyčajnou pôdnou vlhkosťou. Preto sa riziko radónu a ochrana pred radónom musia vždy posudzovať oddelene od výberu hydroizolácie. Je dôležité pochopiť, že hydroizolácia automaticky nechráni pred radónom, pretože platia ďalšie požiadavky.
Kritické body tesnenia
Rakúska norma ÖNORM B 3692 jasne dokazuje, že väčšina škôd spôsobených vlhkosťou sa nevyskytuje na veľkých hydroizolačných plochách, ale skôr v detailoch. Prechody medzi podlahovou doskou a stenami, rohy, schody, stúpania a najmä prestupy potrubí sú kritickými oblasťami, pretože sa tu stretávajú rôzne materiály, pohyby a zaťaženia.
Najkritickejšími bodmi hydroizolačného systému sú však prestupy potrubí, pretože prerušujú hydroizolačnú vrstvu a zároveň predstavujú rozhranie medzi viacerými remeslami. Práve tu sa stretávajú betonári, hydroizolační špecialisti a inštalatéri – často v rôznych časoch, s rôznymi pracovnými postupmi a podrobnou zodpovednosťou. Pohyby potrubí, zaťaženie vlhkosťou a tlakové namáhanie musia byť dlhodobo spoľahlivo absorbované. Improvizované riešenia často vedú k poškodeniu, pretože nie sú dostatočne odolné voči tlaku ani konvekcii. Norma preto výslovne zdôrazňuje potrebu trvalo vodotesného spojenia s hydroizoláciou.
Prestupy potrubí v jednotlivých zaťažovacích prípadoch
V závislosti od zaťažovacieho prípadu sa požiadavky na prestupy potrubí značne líšia. Zásadne sa rozlišuje medzi horizontálnymi prestupmi vo vonkajších stenách suterénu a vertikálnymi prestupmi cez podlahovú dosku.
1. Horizontálne prestupy potrubí – vonkajšia stena suterénu („čierna nádrž“)
Horizontálne potrubie, aj potrubie na odpadovú vodu, vodu alebo energiu, musí byť bezpečne integrované do vonkajšej hydroizolácie.
Horizontálne prestupy potrubí v stenách, ktoré sú v kontaktoch so zemou, predstavujú vysoké riziko prekladania vody do budovy cez nedostatočne utesnené spoje. Konvenčné, lokálne inštalované riešenia veľkej medze závisia od starostlivosti inštalatéra a neponúkajú zistenú kvalitu. O horizontálnom horizontálnom napájaní sa nedá povedať nič, čo tiež znamená, že je tu veľa energie, čo znamená, že voda je integrovaná do hydroelektrického systému.
Séria HL800 je ideálna pre túto aplikáciu a je vybavená bitúmenovou membránou zváranou vo výrobe pre pripojenie k hydroizolácii budovy na vonkajších stenách suterénu v súlade s normami.
Pôdna vlhkosť a netlaková voda:
HL800 sa môže používať bez obmedzení. Vodotesnosť a kompatibilita pripojenia sú zaručené.
Tlaková voda:
Hoci bolo tesnenie potrubia HL800 úspešne testované až do tlaku 0,6 baru (≈ 6 m vodného stĺpca) a osvedčilo sa v praxi, v súčasnosti úplne nespĺňa normy pre výrobky pre aplikácie s tlakovou vodou, pretože mu napríklad chýba štandardne definovaná geometria príruby (konštrukcia kovovej voľne upevnenej príruby). Tesnenie potrubia HL800 sa môže v takýchto situáciách stále použiť; avšak rovnako ako pri všetkých detailoch tesnenia by sa pri plánovaní mali zohľadniť príslušné normové požiadavky a špecifické podmienky na mieste.
Radón:
Tesnenie potrubia HL800 je odolné voči radónu a vhodné pre miesta kontaminované radónom.
2. Zvislé prestupy potrubí – podlahové dosky / interiér
Vertikálne prestupy sú obzvlášť citlivé, pretože narúšajú horizontálnu hydroizolačnú vrstvu a môžu prenášať vlhkosť pozdĺž potrubia kapilárnym pôsobením.
Tradične sa vertikálne prestupy potrubí cez základové dosky utesňujú hydroizolačnými membránami na báze bitúmenu alebo tekutými plastmi (pozri obrázok). Tento prístup však nie je ani systematický, ani predvídateľný, pretože každý detail sa vytvára individuálne na mieste a vo veľkej miere závisí od remeselného spracovania. Okrem toho by správne utesnenie vyžadovalo vytiahnutie tmelu cez potrubie – zložitý krok, ktorý sa v praxi zriedka vykonáva správne, najmä ak je pôdna štruktúra príliš plytká.
Aby toho nebolo málo, hrdlá potrubí sú často zapustené v jednej rovine s betónovou doskou a potrubie sa inštaluje neskôr. Tým sa vytvára medzera medzi betónovou konštrukciou, hydroizoláciou a potrubím, čo predstavuje klasické riziko únikov a následného poškodenia vlhkosťou.
Tesnenie potrubia HL804H bolo špeciálne vyvinuté pre túto aplikáciu a kombinuje TPE tesnenie s bitúmenovou manžetou pre bezpečné spojenie.
Pôdna vlhkosť a netlaková voda:
Tesnenie potrubia HL804H sa ukazuje ako preferované riešenie pre pôdnu vlhkosť a netlakovú vodu. Je okamžite vodotesné a spĺňa aj požiadavky na triedy vystavenia vode W4/W5 pre podlahové dosky.
Okrem toho HL804H zaujme svojím nízkym profilom, ktorý umožňuje priamy výstup potrubia z hrdla pomocou ohybu. To umožňuje okamžité zmeny smeru potrubia bez nutnosti rozsiahlych montážnych výšok alebo následných úprav.
Tesnenie potrubia HL804H je vhodné pre rôzne aplikácie a možno ho inštalovať s hrdlom zarovnaným s betónovým stropom aj s hrdlom s koncovkou.
Stručne povedané, tesnenie potrubia HL804H ponúka štandardizovaný, ľahko plánovateľný a okamžite použiteľný systém pre vertikálne prestupy potrubí s definovanými podmienkami inštalácie, konzistentne vysokou kvalitou a obzvlášť kompaktným dizajnom. Séria HL800 je vhodná a navrhnutá aj pre vyššie tlaky vody, ale líši sa svojou konštrukčnou výškou.
Tlaková voda:
Požiadavky na tesnenie sú prirodzene vysoké pri práci s tlakovou vodou. Hoci je to pri vertikálnych prestupoch potrubí v podlahových doskách zriedkavý jav, v prípade potreby si vyžaduje starostlivé plánovanie špecifické pre daný projekt. Pre tieto špecifické situácie neexistujú žiadne špeciálne testy pre HL804H a sériu HL800 v prípade zaťaženia „tlaková voda“. Hoci bola séria HL800 testovaná až do vodného stĺpca 6 metrov, a preto sa v praxi osvedčila, jej inštalácia by mala byť koordinovaná s celkovou koncepciou tesnenia, aby sa zabezpečilo trvalo spoľahlivé riešenie.
Radón:
HL800 a HL804H sú radónotesné a možno ich použiť na túto aplikáciu aj pri vertikálnych prestupoch potrubí. Ďalšou výhodou systému HL804H je jeho mimoriadne nízky profil, ktorý umožňuje inštaláciu aj v nízkoprofilových podlahách, a tým ponúka väčšiu flexibilitu pri plánovaní.
Doplnkové riešenie HL801
HL801 dopĺňa systém HL800 a umožňuje prechod viacerých potrubí cez jeden prechod v stene. Používa sa všade tam, kde je potrebné zviazať elektrické, dátové, vykurovacie alebo tepelné čerpadlá. Vďaka integrovaným zlomovým bodom a zodpovedajúcim tvarovkám je možné otvory flexibilne prispôsobiť požadovaným priemerom potrubí.
Okrem toho je na stránke www.hl.at k dispozícii praktická kalkulačka pre viacnásobné prestupy potrubí. Pomáha pri výbere vhodných čísel produktov a rýchlo a spoľahlivo určuje správnu kombináciu podľa priemerov jednotlivých potrubí.
Tabuľka 1: Zaťažovacie stavy a vhodné riešenia z HL
Komponent / Montážna poloha | Zaťažovací prípad | Vhodné produkty | Oznámenie |
Horizontálne potrubie vonkajšej steny suterénu (čierna nádrž) | Pôdna vlhkosť a netlaková voda | HL800-Serie, HL801 | neobmedzené použitie |
Tlaková voda | HL800-Serie, HL801 | testované, ale bez konštrukcie voľných/pevných prírub podľa normy | |
Radón | HL800-Serie, HL801 | Testované a certifikované | |
Základová doska vertikálneho potrubia (v interiéri)) | Pôdna vlhkosť a netlaková voda | HL804H, HL800-Serie, HL801 | HL804H sa odporúča kvôli jeho nízkemu profilu |
Tlaková voda | HL800-Serie, HL801 | Testované, ale nepodliehajú zákonne regulovanej produktovej norme | |
Radón | HL804H, HL800-Serie, HL801 | Testované a certifikované |
Záver
Utesnenie budovy je kľúčové pre jej životnosť a prevádzkovú spoľahlivosť. Chyby v utesnení sú nielen nákladné, ale môžu z dlhodobého hľadiska ohroziť aj celú konštrukciu budovy. Najmä prestupy potrubí si vyžadujú starostlivé plánovanie, pretože predstavujú najzraniteľnejšie časti tesniaceho systému.
Rakúska norma ÖNORM B 3692 poskytuje jasné pokyny pre plánovanie a realizáciu – v závislosti od konkrétneho prípadu zaťaženia. So svojimi prestupmi potrubí HL800, HL801 a HL804H ponúka spoločnosť HL Hutterer & Lechner robustné, normám vyhovujúce a v praxi overené riešenia pre horizontálne a vertikálne prestupy. Správne používanie týchto systémov výrazne znižuje riziko poškodenia vlhkosťou a zaisťuje trvalo spoľahlivý plášť budovy.
Zdroje:
- Správa o poškodení budov od DerStandard (pozri vyššie)
- Austrian Standards ÖNORM B 3692
- Austrian Standards ÖNORM B 1997
- Synthesa Kellerfibel
