Uji është armiku më i madh i strukturës së një ndërtese. Rreth gjysma e të gjitha dëmtimeve strukturore mund t’i atribuohen ndikimit të lagështisë. Veçanërisht të rrezikuara janë 1% e sipërfaqeve të hidroizolimit që përfshijnë kalime, depërtime dhe detaje lidhëse – sidomos depërtimet e tubave. Ky artikull teknik shpjegon bazat e hidroizolimit strukturor në përputhje me ÖNORM B 3692, përshkruan mekanizmat tipikë të dëmtimit dhe tregon se si zgjidhjet moderne si seria HL800 dhe HL804H mundësojnë sot një izolim të sigurt, në përputhje me standardet për depërtimet e tubave.
Pse hidroizolimi përcakton suksesin e një ndërtese
Uji është i pranishëm kudo në ndërtim dhe njëkohësisht një nga shkaqet më të zakonshme të dëmtimeve strukturore. Deri në 50% e të gjitha defekteve në ndërtesa mund t’i atribuohen drejtpërdrejt ose tërthorazi lagështisë ( Burimi: derStandard Bauschadesbericht). Ajo që e bën këtë veçanërisht problematike është fakti se në shumë raste lagështia depërton në strukturë pa u vënë re dhe bëhet e dukshme kur është vonë.
Për projektuesit, kontraktorët, instaluesit dhe pronarët e ndërtesave, kjo do të thotë se hidroizolimi nuk është thjesht një detaj periferik, por një komponent qendror i mbrojtjes së ndërtesës.
Zonat më të ndjeshme janë ato ku takohen komponentë dhe profesione të ndryshme – lidhjet, kalimet, fugat dhe në veçanti depërtimet e tubave. Ato përbëjnë vetëm një pjesë të vogël të sipërfaqes së hidroizolimit, por shkaktojnë shumicën e dëmeve dhe rrjedhimisht edhe kostot më të larta të riparimit.
Planifikimi i kujdesshëm dhe sistematik i detajeve është thelbësor për të parandaluar depërtimin e lagështisë që në fillim.
Çfarë lloje dëmtimesh ndodhin dhe pse?
Dëmtimet nga lagështia zakonisht ndodhin në dy mënyra. E para është depërtimi akut i ujit, për shembull për shkak të përmbytjeve, kthimit të ujërave (backflow), ujit nën presion ose defekteve të tubave. Këto dëmtime janë menjëherë të dukshme dhe relativisht të lehta për t’u identifikuar.
Shumë më i rrezikshëm është depërtimi gradual i lagështisë. Migrimi kapilar i lagështisë përgjatë tubave, depërtimi në shtresat e dyshemesë, zhvillimi i mykut ose korrozioni shpesh zhvillohen pa u vënë re për periudha të gjata dhe shkaktojnë dëme të konsiderueshme dytësore.
Shkalla e ndikimit varet kryesisht nga metoda e ndërtimit. Strukturat prej druri dhe ndërtimet e lehta janë veçanërisht të ndjeshme; muratura transporton ujin nëpërmjet veprimit kapilar; edhe betoni i armuar mund të dëmtohet nga korrozioni i armaturës. Edhe betoni i papërshkueshëm nga uji mbetet i cenueshëm, veçanërisht në zona lidhjesh dhe depërtimesh.
Nëse sistemi i hidroizolimit dështon, riparimi zakonisht është kompleks. Komponentët duhet të ekspozohen, të thahen dhe të rindërtohen nga disa profesione. Kostot e riparimit shpesh tejkalojnë ndjeshëm ato të një hidroizolimi të planifikuar me kujdes që në fazën fillestare.
Riparimi më i mirë është ai që nuk bëhet kurrë i nevojshëm.
Cilat zona të një ndërtese duhet të hidroizolohen?
Një ndërtesë ka shumë pika potenciale të dobëta përmes të cilave mund të depërtojë uji:
- Kalimet midis pllakës së themelit dhe murit
- Muret e bodrumit
- Themelet
- Lidhjet horizontale dhe vertikale
- Tarracat
- Kulmet
- Të gjitha depërtimet, veçanërisht tubat për drenazh, ujë, energji elektrike ose kabllo
Secila prej këtyre pikave përfaqëson një hyrje të mundshme të lagështisë nëse nuk planifikohet dhe realizohet sipas standardeve.
Ndërsa DIN 18531 trajton hidroizolimin e kulmeve dhe DIN 18534 rregullon hidroizolimin në ndërtim, DIN 18533 është vendimtare për komponentët e ndërtesës në kontakt të drejtpërdrejtë me tokën. Pikërisht aty ku ndërtesa takohet me tokën, ngarkesat nga lagështia janë më të larta dhe kërkesat për një sistem vulosjeje të qëndrueshëm janë përkatësisht më të larta.
DIN 18533: Standardi qendror për hidroizolimin e komponentëve në kontakt me tokën

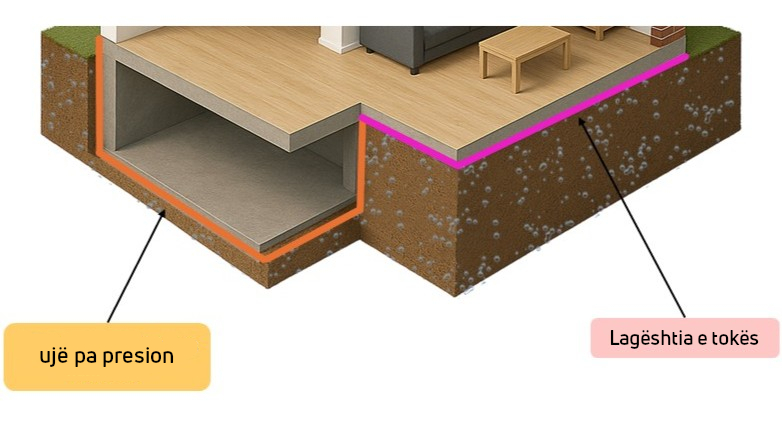

DIN 18533 përcakton katër raste ngarkese që përshkruajnë ndikimin përkatës të ujit dhe lagështisë mbi komponentët në kontakt me tokën. Përcaktimi i saktë i rastit të ngarkesës është një nga hapat më të rëndësishëm në projektimin e hidroizolimit, pasi ai përcakton sistemet e nevojshme, trashësitë e materialeve dhe strukturën e shtresave.
Rasti i ngarkesës 1 – Lagështia e tokës
Ekziston kur në tokë ka vetëm lagështi kapilare dhe uji mund të depërtojë pa u grumbulluar. Në këtë rast, sistemet e hidroizolimit shërbejnë kryesisht si barrierë ndaj lagështisë. Zakonisht mjaftojnë sisteme bituminoze me dy shtresa ose membrana plastike të përshtatshme. Megjithatë, lidhjet, zonat e bazamentit dhe depërtimet e tubave duhet të realizohen profesionalisht.
Rasti i ngarkesës 2 – Ujë pa presion
Ndodh kur uji arrin komponentin pa krijuar presion hidrostatik, për shembull në toka kohezive ose me përshkueshmëri të dobët. Kalimet dhe depërtimet e tubave duhet të planifikohen me kujdes, pasi lagështia anësore tenton të depërtojë pikërisht në këto zona.

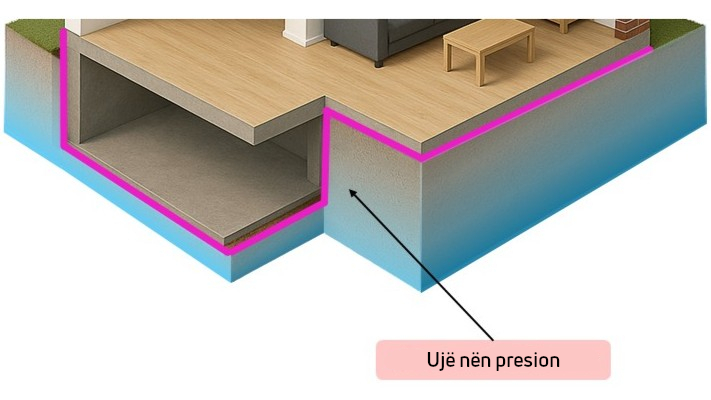

Rasti i ngarkesës 3 – Ujë nën presion
Uji nën presion është i pranishëm kur ai ushtron presion hidrostatik të përhershëm ose të përkohshëm mbi sistemin e hidroizolimit. Sistemet duhet të jenë veçanërisht rezistente ndaj presionit, me shumë shtresa dhe të qëndrueshme ndaj lëvizjeve në zona kalimi.
Edhe në konstruksione me beton të papërshkueshëm nga uji, kërkohen masa shtesë në pikat e lidhjes dhe depërtimet e tubave, pasi betoni vetëm nuk garanton vulosje të vazhdueshme.
Rasti i ngarkesës 4 – Radoni
Radoni është një gaz fisnik radioaktiv, pa ngjyrë dhe pa erë, që formohet natyrshëm në tokë. Ai mund të ngrihet përmes poreve, çarjeve dhe zbrazëtirave dhe të depërtojë në ndërtesa përmes rrjedhjeve si fugat ose depërtimet e tubave.
Radoni përbën rrezik serioz për shëndetin dhe konsiderohet një nga shkaqet kryesore të kancerit të mushkërive pas duhanpirjes. Për mbrojtjen e përdoruesve, depërtimi duhet të parandalohet me anë të një vulosjeje hermetike ndaj konvekcionit.
Duhet theksuar se hidroizolimi kundër ujit nuk siguron automatikisht mbrojtje kundër radonit..
Pikat kritike në shtresën e hidroizolimit
DIN 18533 tregon qartë se shumica e dëmtimeve nga lagështia nuk ndodhin në sipërfaqe të mëdha, por në detaje. Kalimet midis pllakës së themelit dhe murit, qoshet, shkallëzimet, ngritjet dhe veçanërisht depërtimet e tubave janë zona kritike, pasi aty bashkohen materiale, lëvizje dhe ngarkesa të ndryshme.
Depërtimet e tubave janë veçanërisht kritike sepse ndërpresin shtresën e hidroizolimit dhe njëkohësisht krijojnë ndërfaqe midis disa profesioneve.
Zgjidhjet improvizuese shpesh shkaktojnë dëme, pasi nuk janë mjaftueshëm rezistente ndaj presionit dhe as hermetike ndaj konvekcionit. Standardi thekson nevojën për një lidhje të përhershme dhe të sigurt me shtresën e hidroizolimit.
Depërtimet e tubave në raste të ndryshme ngarkese
Kërkesat për depërtimet e tubave ndryshojnë ndjeshëm në varësi të rastit të ngarkesës. Bëhet një dallim bazë midis depërtimeve horizontale në muret e jashtme të bodrumit dhe depërtimeve vertikale përmes pllakës së dyshemesë.
1. Depërtimet horizontale të tubave – muri i jashtëm i bodrumit
Tubat e vendosur horizontalisht, si tubat e ujërave të zeza, ujit ose energjisë, duhet të integrohen në mënyrë të sigurt në hidroizolimin e jashtëm.
Në depërtimet horizontale të tubave në muret në kontakt me tokën, ekziston rrezik i lartë që uji të depërtojë në ndërtesë përmes lidhjeve të pamjaftueshme të vulosura. Zgjidhjet konvencionale të realizuara në kantier varen shumë nga kujdesi i personit që i zbaton dhe nuk ofrojnë cilësi të riprodhueshme. Edhe gabimet e vogla në ekzekutim ose lidhjet e pasakta mund të çojnë në depërtimin e lagështisë pas hidroizolimit – me dëmtime afatgjata në mur, izolim dhe strukturën e ndërtesës.
Seria HL800 është veçanërisht e përshtatshme për këtë aplikim dhe ka një membranë bituminoze të salduar në fabrikë për lidhje në përputhje me standardet me hidroizolimin e ndërtesës në muret e jashtme të bodrumit..
Lagështia e tokës & uji pa presion:
HL800 mund të përdoret pa kufizime. Ngushtësia dhe lidhshmëria janë të garantuara.
Uji në presion:
Edhe pse mansheta e tubit HL800 është testuar me sukses deri në 0.6 bar (≈ 6 m kolonë uji) dhe ka provuar veten në praktikë, aktualisht nuk përputhet plotësisht me standardet e produktit për aplikime me ujë me presion, pasi i mungon një gjeometri flange e përcaktuar nga standardi (konstruksion flange metalike me fiksim të lirë). Megjithatë, HL800 mund të përdoret në situata të tilla, por si me të gjitha detajet e vulosjes, planifikimi duhet të marrë parasysh kërkesat përkatëse të standardit dhe kushtet specifike të projektit.
Radoni:
Mansheta e tubit HL800 është testuar për hermeticitet ndaj radonit dhe është e përshtatshme për përdorim në zona të kontaminuara me radon.
2. Depërtimet vertikale të tubave – pllakat e themelit / zona e brendshme
Depërtimet vertikale janë veçanërisht të ndjeshme, pasi ato ndërpresin nivelin horizontal të izolimit dhe mund të transportojnë lagështi përgjatë tubit përmes veprimit kapilar.
Tradicionalisht, depërtimet vertikale të tubave në pllakat e themelit vulosen me KMB ose plastikë të lëngshme (shih ilustrimin). Megjithatë, kjo qasje nuk është as sistematike dhe as e planifikueshme, pasi çdo detaj krijohet individualisht në kantier dhe varet shumë nga mjeshtëria e zbatimit. Për më tepër, një vulosje profesionale do të kërkonte që materiali izolues të ngrihej lart mbi tub – një hap që kërkon kohë dhe që rrallë zbatohet siç duhet në praktikë, veçanërisht kur struktura e dyshemesë është shumë e ulët.
Për ta përkeqësuar situatën, mbështjellësit e tubave shpesh ngulen në nivel me pllakën e betonit dhe tubi instalohet vetëm më vonë. Kjo krijon një boshllëk midis punimeve të betonit, hidroizolimit dhe instalimit të tubave, i cili është një rrezik klasik për rrjedhje dhe dëmtime të mëvonshme nga lagështia.
Guarnicioni i tubave HL804H është zhvilluar posaçërisht për këtë aplikim dhe kombinon një guarnicion buzësh TPE me një mbështjellës bitumi për një lidhje të sigurt.
Lagështia e tokës & uji pa presion:
HL804H është zgjidhja e preferuar për lagështinë e tokës dhe ujin pa presion.
Përveç kësaj, HL804H dallohet për lartësinë e saj të ulët, e cila lejon që tubi të dalë drejtpërdrejt nga foleja e tubit me një kthesë. Kjo mundëson ndryshim të menjëhershëm të drejtimit të tubit pa kërkuar lartësi komplekse instalimi ose rregullime të mëvonshme.
HL804H është e përshtatshme për aplikime të ndryshme dhe mund të instalohet si me fole në nivel me betonin, ashtu edhe me tub të sheshtë DN110/50.
Shkurtimisht, HL804H ofron një sistem të standardizuar, qartësisht të planifikueshëm dhe gati për përdorim për depërtimet vertikale të tubave me kushte të përcaktuara instalimi, cilësi të qëndrueshme të lartë dhe lartësi veçanërisht kompakte. Seria HL800 është gjithashtu në parim e përshtatshme dhe e aplikueshme për presione më të larta uji, por ndryshon për sa i përket lartësisë.
Uji me presion:
Kur uji ushtron presion, kërkesat për hidroizolim janë natyrisht të larta. Ky është një rast ngarkese që ndodh rrallë me depërtimet vertikale në pllakat e dyshemesë, por kërkon planifikim të kujdesshëm specifik për projektin kur është i nevojshëm. Për këto situata të veçanta, nuk ka teste të veçanta për HL804H dhe serinë HL800 në rastin e ngarkesës “ujë me presion”. Edhe pse seria HL800 është testuar deri në një kolonë uji 6 m dhe ka provuar veten në praktikë, projekti duhet të koordinohet me konceptin e përgjithshëm të hidroizolimit për të siguruar një zgjidhje të qëndrueshme dhe të sigurt.
Radoni:
HL800 dhe HL804H janë testuar si hermetike ndaj radonit dhe mund të përdoren edhe për këtë rast ngarkese me depërtime vertikale të tubave. Një avantazh shtesë i HL804H është lartësia e saj shumë e ulët, e cila lejon instalimin edhe me struktura të ulëta dyshemeje dhe ofron më shumë fleksibilitet në planifikim.
Zgjidhja shtesë HL801
HL801 plotëson sistemin HL800 dhe mundëson kalimin e disa linjave përmes një hapjeje të vetme në mur. Përdoret aty ku duhet të bashkohen linjat e energjisë elektrike, të dhënave, ngrohjes ose pompave të nxehtësisë. Falë pikave të integruara të thyerjes së paracaktuar dhe lidhjeve përkatëse me vida, hapjet mund të përshtaten në mënyrë fleksibile sipas diametrave të kërkuar të linjave.
Për më tepër, në www.hl.at është i disponueshëm një kalkulator praktik për kalime të shumëfishta tubash. Ai ndihmon në përzgjedhjen e numrave të duhur të artikujve dhe në përcaktimin e shpejtë dhe të sigurt të kombinimit të saktë për diametrat individualë të tubave.
Tabela 1: Rastet e ngarkesës dhe zgjidhjet e përshtatshme nga HL
Komponenti / pozicioni i instalimit | Rasti i ngarkesës | Produktet | Shenime |
Mur bodrumi / tub horizontal | Lageshti dheu & uje pa presion | HL800-Serie, HL801 | Perdoret pa kufizime |
Uje me presion | HL800-Serie, HL801 | E testuar, por jo me pershtatshmeri standarti per fllanxhe te lire dhe te fiksuar | |
Radon | HL800-Serie, HL801 | E testuar dhe certifikuar | |
Pllake themeli / tub vertikal (ambient i brendshem) | Влажност на почвата и вода без налягане | HL804H, HL800-Serie, HL801 | Rekomandohet HL804H per shkak te trashesise se ulet te insalimit |
Вода под налягане | HL800-Serie, HL801 | E testuar, por pa norme produkti te standardizuar | |
Радон | HL804H, HL800-Serie, HL801 | E testuar dhe certifikuar |
Përfundimi
Hidroizolimi i një ndërtese ka ndikim të madh në jetëgjatësinë dhe sigurinë e saj operacionale. Defektet në hidroizolim nuk janë vetëm të kushtueshme, por mund të rrezikojnë afatgjatë të gjithë strukturën e ndërtesës. Veçanërisht depërtimet e tubave kërkojnë planifikim të kujdesshëm, pasi ato janë detajet më të ndjeshme të hidroizolimit.
DI18533 ofron udhëzime të qarta për planifikimin dhe zbatimin, në varësi të rastit përkatës të ngarkesës. Me depërtimet e tubave HL800, HL801 dhe HL804H, HL Hutterer & Lechner ofron zgjidhje të qëndrueshme, në përputhje me standardet dhe të testuara në praktikë për depërtime horizontale dhe vertikale. Përdorimi i saktë i këtyre sistemeve redukton rrezikun e dëmtimeve nga lagështia në afat të gjatë dhe siguron një mbështjellje të sigurt dhe të qëndrueshme të ndërtesës.
Burimet:
- DerStandard Bauschadensbericht (shih më sipër)
- Austrian Standards ÖNORM B 3692
- Austrian Standards ÖNORM B 1997
- Synthesa Kellerfibel
