Надеждното изхвърляне на отпадъчни води е от решаващо значение в санитарната технология. В тази статия ще разгледаме задълбочено ролята на вентилацията и обезвъздушаването в системите за отпадни води според ÖNORM. Разберете как балансирането на отрицателното и положителното налягане във времето помага за минимизиране на нежеланите странични ефекти като неприятни миризми и рискове за здравето и разберете как продукти като тръбни аератори допринасят за това.

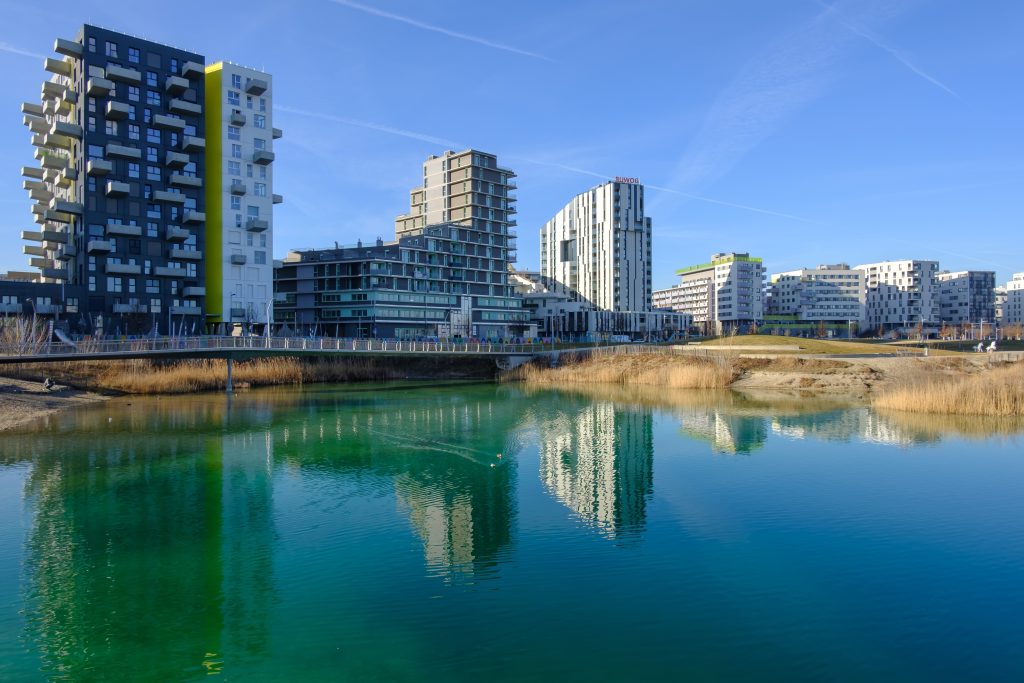

Езерния град Aspern се намира в североизточната част на Виена в момента е най-големият проект за жилищно строителство и градско развитие в Европа и се очаква да осигури пространство за повече от 25 000 души за живеене до 2030 г.
Създаването на жилищно пространство за много хора в малко пространство води до много структурни предизвикателства. Снабдяването с питейна вода и най-вече изхвърлянето на отпадъчни води също играят важна роля.
Средностатистическият австриец консумира около 130 литра прясна вода на ден в домакинството си. В примера за град Aspern това означава около 3 милиона литра отпадни води, които трябва да се изхвърлят всеки ден. За да се гарантира, че това количество вода може да се оттича правилно и без неприятни странични ефекти, е необходима сложна отводнителна система. Често срещани проблеми, които възникват от лошо планиране или монтаж на канализационните системи, са например миризми, шум (напр. бълбукане в мивката) или недостатъчен отводнителен капацитет и свързаните с това строителни щети. В екстремни случаи лошата канализационна тръбна система може дори да представлява риск за здравето, например в случай на навлизане на токсични газове в жилищното пространство.
Важно е за правилното проектиране и полагане на канализационните тръби е вентилацията на тръбите за отпадни води (вентилация при вдишване и вентилация при издишване в канализационните тръби). Независимо дали става въпрос за еднофамилен дом или жилищен комплекс – правилната вентилация на канализационните тръби е абсолютна необходимост, за да се отводнява отпадната вода ефективно и правилно.
Разликата между вдишване и издишване при канализационните тръби
Вдишването и издишването се осигуряват от вентилационни тръби, които свързват тръбите за отпадни води и атмосферата, за да се осигури необходимото изравняване на налягането. Тръбното вдишване и тръбното издишване, често погрешно се използват като синоними един за друг. Това обаче са две различни теми, които носят в себе си и различни проблеми.
Темата налягане от каналните газове
Издишването на тръбите за отпадни води служи за премахване на излишното налягане в тръбната система или за изпускане на това излишно налягане. Свръхналягането в канализационната система се причинява от една страна от нежеланите газове в канализационната система. От друга страна обаче, то се причинява и при промяна на посоката на тръбите, при което потокът в зоната на отклонение се преобразува от скоростта на флуида в енергия на налягането, създавайки допълнителна въздушна компресия, която се стреми да избяга нагоре. Повишеното свръхналягане в тръбната система води до нежелани явления в канализационните системи. Свръхналягането може да бъде толкова силно, че водата да не се оттича (свръхналягането в системата действа като въздушна възглавница, която предотвратява отичането на водата) или да има смущаващ шум („бълбукане“ или „клокочене“ например в мивки) или че каналните газове попадат в жилищното пространство (газът се „избутва“ през водната бариера на сифона заради свръхналягане). Поради това проблемите, причинени от липсваща/неправилна вентилация, са многобройни и варират от затруднено оттичане, поради липса на отточен капацитет до неприятни миризми и увреждане на здравето, причинени от каналните газове.
Темата вакуум на каналните газове
Вдишването в тръбите за отпадни води се появява за да се предотврати отрицателното налягане в тръбната система. Представете си, че искате бързо да изпразните пълна бутилка през малък отвор. Веднага щом обърнете бутилката, тя започва да се изпразва, но бавно и неравномерно с бълбукащи шумове. Ако сега пробиете отвор за въздух на дъното на бутилката, ще видите, че изпразването на е много по-бързо и по-равномерно. Причината за това е, че е необходим въздух в бутилката, за да се предотврати отрицателното налягане, което е отговорно за бълбукането. Отрицателното налягане, причинено от оттичането на отпадъчните води в канализационната система в сградата, също трябва да бъде предотвратено. Твърде високият вакуум в системата води до вакуумиране на сифоните в канализационната система. Последствието от това е нахлуване на неприятни миризми или дори увреждане на здравето, дължащо се на каналните газове, които сега могат да се появят в жилищното пространство. Ето защо вентилацията на канализационната система също е важна необходимост.
Вертикален канализационен клон (ВКК) и хоризонтално отклонение
Вдишването или издишването на канализационните тръби е възможно в различни точки на канализационната система. По принцип се прави разлика между основната вентилация на ВКК (над покрива) и вдишване при хоризонталните тръби (директно водещи до отточните точки или консуматорите).
Вертикална канализационна тръба над покрива

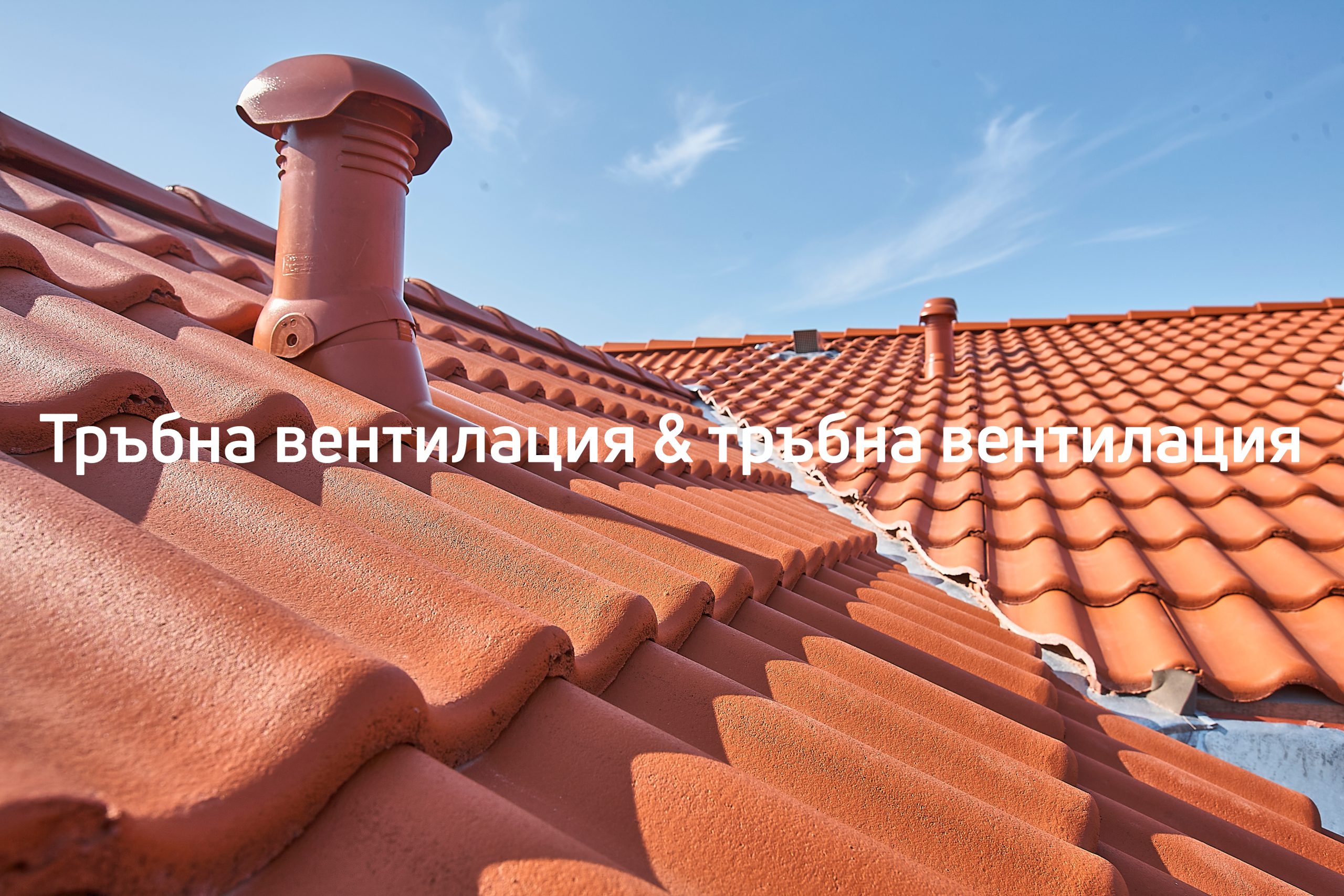

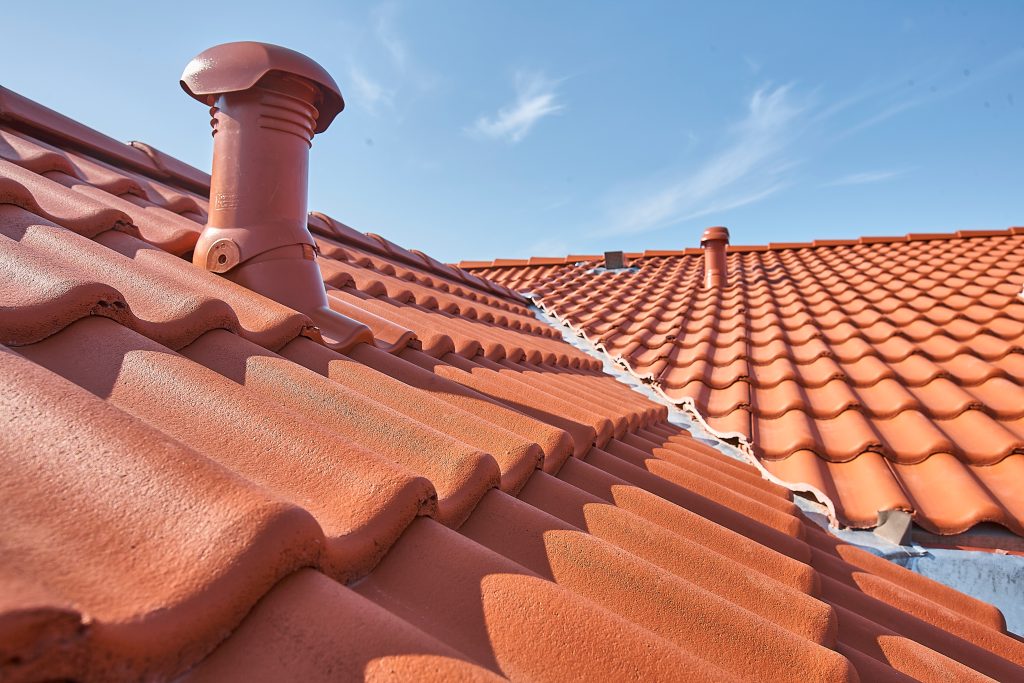

Всички вертикални тръби за отпадна или дъждовна вода се наричат водосточни тръби. Съгласно ÖNORM B 2501, всяка вертикална тръба трябва да се извежда открито навън през покрива за вентилация. Важно е вертикалните тръби да се полагат, доколкото е възможно, без деформации и с постоянно напречно сечение, в противен случай вентилационните мощности се нарушава. Краят на водосточната тръба може да бъде проектиран по различен начин в зависимост от вида на покрива. Примери за това биха били например функционални керемиди за скатни покриви или вентилационни отвори за плоски покриви.
Водосточната тръба над покрива изпълнява както предназначението на вдишване, така и издишване, но е от съществено значение за вентилация на канализацията. За разлика от вдишването, издишването не може да се освободи директно в точките на свързване, но винаги трябва да се вентилира навън, в противен случай канализационните газове ще влязат в жилищното пространство.
Често се твърди, че издишването през покрива е сложно и изисква допълнителни материали и време, както и че е свързано с топлинни загуби, които възникват при преминаване в топлоизолацията на сградата. Тези аргументи не трябва да се използват като причина за отвеждане на каналните газове през покрива, тъй като топлинните загуби могат да бъдат предотвратени, ако се използва достатъчна топлоизолация за водосточната тръба. Прехода на водосточната тръба през покрива е от съществено значение за функционалността на канализационната система и не трябва да се заобикаля като тема.
Има и изключение от основното правило за преминаване на канализационните тръби над покрива за самостоятелни и двуфамилни къщи. В този случай водосточната тръба с най-голямо количество отпадъчни води трябва да бъде проектирана с основна вентилация (през покрива). Всяка друга канализационна тръба трябва да бъде оборудвана с вентилационен клапан вътре в сградата. Това гарантира безопасна и достатъчна вентилация на отводнителната система.
Хоризонтални свързващи тръби към точките на отводняване

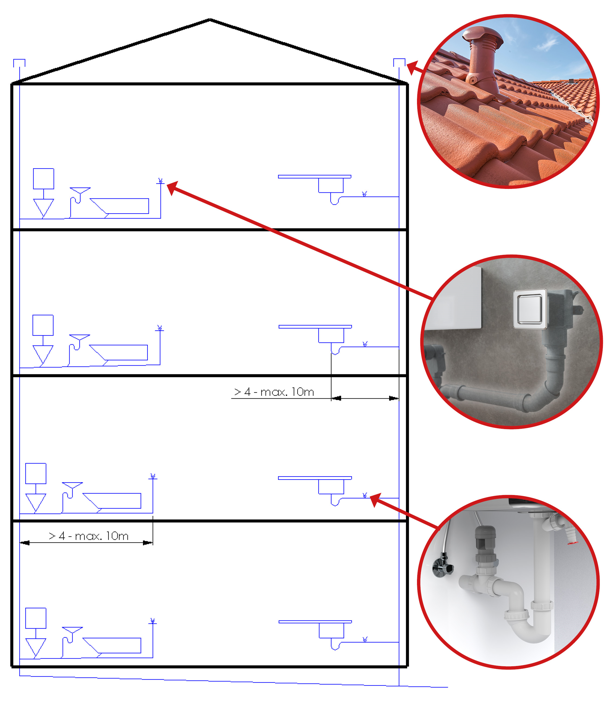

В допълнение, към ВКК се полагат разбира се и хоризонтални отводнителни отклонения към съответните точки на оттичане (напр. подов сифон, тоалетна чиния, умивалник …). Тръби с дължина над 4 м – т.е. тръбно разстояние 4 м между точката на оттичане и ВКК (не по права линия, а взети заедно всички тръбни сегменти) – също трябва да бъдат „вентилирани“. Като напомняне: необходима е вентилация на отводната хоризонтална тръба, защото в противен случай оттичащата се вода създава вакуум, който изсмуква водата, най-често от подовия сифон или сифона под умивалника и впоследствие каналните газове лесно могат да проникнат в жилищното пространство.
Има два начина, как да се реши вентилацията за хоризонталните отклонения. Първият е с така наречената вторична вентилация. Това става, чрез допълнителни вентилационни тръби, които се „вентилират“ обратно във ВКК на същия етаж. По този начин всички хоризонтални отточни тръби се захранват с въздух от вентилираната вертикална тръба, за избягване на вакуум в тръбната система. Такава вентилация обаче е сложна и изисква повече труд и материали. По-простото решение е монтирането на въздушник за тръби.

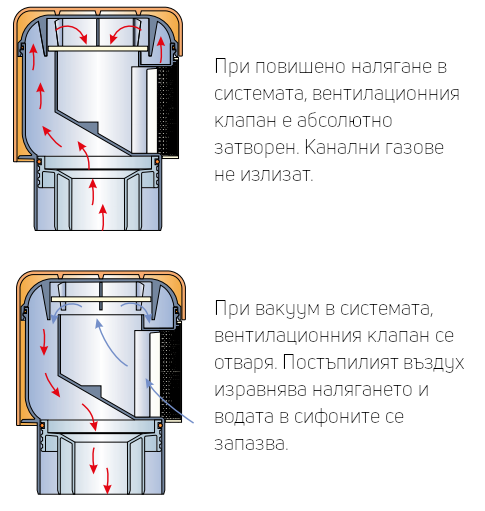

Според точката на свързване има различни тръбни въздушници, но всички те следват един и същ основен принцип: Въздушникът за тръби е всъщност вентилационен клапан, който при високо налягане не допуска каналните газове да излязат през него, но се отваря само при вакуум и доставя въздух в тръбната система.
Кой въздушник (вентилационен клапан) за канализационни тръби е необходим
Целта на въздушника е да се предотврати изсмукването на водата от сифоните и по този начин миризмите от канализацията да не навлизат в жилищното пространство. Често въздушниците погрешно се смятат за решаващи проблеми от каналните миризми. Всъщност ранното планиране може да предотврати оплаквания и проблеми по-късно. Както вече споменахме, стандартът ÖNORM EN 12056-2:2000 предписва вентилация при хоризонтални тръби над 4 м.
Има различни варианти за монтаж на въздушник за канализационни тръби:
Въздушници за вторични ВКК за едно – и двуфамилни къщи
- Вторични ВКК са вертикални канализационни тръби, които не са прокарани над покрива, но са оборудвани с въздушник
- Често тези вторични ВКК се отвеждат под покрива, където трябва да бъдат оборудвани с въздушник, за да се избегнат каналните миризми. Тук се използва тръбният въздушник HL900N
- Вижте фигура 2 в средата
Въздушник за хоризонтални отклонения или за единични отточни точки
- Въздушниците монтирани директно върху хоризонталните канализационни отклонения предотвратяват изсмукването на водата в отводнителните точки и по този начин се спират неприятните миризми
- Въздушникът трябва да се монтира в най-отдалечената от ВКК отточна точка (вижте фигура 4)
- Тук се препоръчват въздушници за вграден монтаж (като HL905N), заради по-привлекателната си визия
Въздушници за сифони за кухня и умивалници за баня
- В случай на проблем, въздушниците също могат да бъдат монтирани директно в засегнатите отводнителни точки (например кухненски сифон)
- Подходящи са целта са HL904 или HL903. Благодарение на малкия си размер, тези въздушници могат лесно да бъдат поставени под мивка в кухнята или под умивалника в банята.
- Вижте фигура 2 по-долу
Почистване и поддръжка
Вентилационните клапани трябва да бъдат монтирани по такъв начин, че да могат да бъдат почистени или заменени лесно без къртене. За да функционират правилно, трябва да се осигури достатъчно достъп на въздух от помещението. Щом няма неприятни миризми от канализацията през сифона или клапана, тогава се приема, че те функционират правилно.
В резюме
Правилното отвеждане на отпадъчните води в мащабни проекти изисква добре обмислена отводнителна система. Научете повече за прилагането на техники за вентилация, както и съответните стандарти в нашата зона download. Там ще намерите практични примери за изчисления и основна информация от каталога на HL, които ще ви помогнат да реализирате успешно проектите си и да избегнете нежелани странични ефекти, като допуск на миризма или рискове за здравето.
