Pouzdano zbrinjavanje otpadnih voda ključno je u sanitarnoj tehnologiji. U ovom ćemo članku detaljno razmotriti ulogu ventilacije i odzračivanja u sustavima otpadnih voda prema ÖNORM-u. Saznajte kako ciljana kompenzacija negativnog i pozitivnog tlaka pomaže minimizirati neželjene nuspojave kao što su neugodni mirisi i zdravstveni rizici te saznajte kako proizvodi poput cijevnih dozračnika doprinose tome.
“Seestadt Aspern” na sjeveroistoku Beča trenutno je najveći stambeni i urbani razvojni projekt u Europi i trebao bi osigurati životni prostor za više od 25.000 ljudi do 2030. To znači da ima više stanovnika od nekih malih gradova. Stvaranje životnog prostora za toliki broj ljudi na tako malom području sa sobom nosi mnoge strukturne izazove. Veliku ulogu ovdje ima i opskrba pitkom vodom, a prije svega odvodnja otpadnih voda. Prosječan Europljanin dnevno u svom kućanstvu potroši oko 130 litara svježe vode. Uzimajući kao primjer „Seestadt Aspern“, to znači da se svaki dan mora odvesti oko 3 milijuna litara otpadnih voda. Potreban je sofisticirani sustav odvodnje kako bi se osiguralo da ova količina vode može pravilno otjecati bez neugodnih nuspojava. Uobičajeni problemi uzrokovani lošim projektiranjem ili ugradnjom odvodnih cijevi uključuju razvoj neugodnih mirisa, buku (npr. klokotanje u sudoperu) ili neadekvatnu odvodnju i povezanu posljedičnu štetu. U ekstremnim slučajevima, loš sustav kanalizacijskih cijevi može čak predstavljati rizik za zdravlje, npr. ako otrovni plinovi uđu u stambeni prostor.
Ventilacija kanalizacijskih cijevi (dozračivanje cijevi kod podtlaka i odzračivanje cijevi kod nadtlaka) važna je za pravilnu ugradnju odvodnih cijevi. Bez obzira radi li se o samostojećoj kući ili stambenom kompleksu – ispravna ventilacija za kanalizacijske cijevi je apsolutna potreba kako bi se voda učinkovito i ispravno odvodila.
Razlika odzračivanja i dozračivanja
Ventilacija se provodi preko ventilacijskih cijevi koje kao veza između kanalizacijske cijevi i atmosfere osiguravaju potrebnu uravnoteženost tlaka. Cijevna ventilacija često nije dovoljno precizno diferencirana. Dozračivanje cijevi i odzračivanje cijevi često se nazivaju “ventilacijom”, što je točno, ali dozračivanje i odzračivanje sustava dvije su različite teme koje uzrokuju različite probleme.
Nadtlak
Ventilacija nadtlaka uključuje uklanjanje viška tlaka u sustavu cijevi ili odzračivanje tog viška tlaka. Nadtlak u cjevovodnom sustavu uzrokovan je s jedne strane plinovima neugodnih mirisa u kanalizacijskom sustavu. S druge strane, uzrok su i cijevna koljena kod kojih se strujanje u području otklona pretvara iz energije brzine u energiju tlaka, što rezultira dodatnom kompresijom zraka koji nastoji pobjeći prema gore. Visok nadtlak u sustavu cijevi dovodi do nepoželjnih pojava u sustavima odvodnje. Nadtlak može biti toliko jak da voda ne može istjecati (nadtlak u sustavu djeluje kao zračni jastuk koji sprječava otjecanje vode), da se čuju uznemirujući zvukovi (npr. ‘klokotanje’ u sudoperima) ili da plin neugodnog mirisa ulazi u stambeni prostor (pretlak ‘gura’ plin kroz vodenu barijeru sifona). Problemi uzrokovani nedostatkom/neispravnom ventilacijom stoga su višestruki i kreću se od štete od vode zbog nedostatka odvodnog kapaciteta do neugodnih mirisa i u ekstremnim slučajevima štete po zdravlje uzrokovane kanalizacijskim plinovima.
Podtlak
Ventilacija cijevi za otpadnu vodu je sprječavanje negativnog tlaka / podtlaka u sustavu cijevi. Zamislite da želite brzo isprazniti punu bocu s malim otvorom. Čim okrenete bocu, ona će se sporo i neravnomjerno prazniti uz klokotanje. Probušite li otvor za ventilaciju na dnu boce, primijetit ćete da se boca puno brže i ravnomjernije prazni. Razlog tome je što se zrak može uvući kroz ventilacijski otvor na dnu boce, što je neophodno kako bi se spriječio negativni tlak koji je odgovoran za grgljanje. U kanalizacijskim sustavima unutar kuće također treba spriječiti podtlak uzrokovan padanjem otpadne vode niz odvodnu cijev. Pretjerani negativni tlak u sustavu uzrokuje da se sifoni u odvodnim sustavima kuće isišu. Posljedica toga su neugodni mirisi ili čak šteta za zdravlje zbog plinova iz kanalizacije koji sada mogu izaći u stambeni prostor. Stoga je ventilacija odvodnog sustava također nužna.
Vertikalna odvodna cijev i spojna cijev
Cijevna ventilacija moguća je na različitim mjestima u sustavu otpadnih voda. Pravi se osnovna razlika između glavne ventilacije na vertikalnoj odvodnoj cijevi (kroz krov) i ventilacije na priključnim cijevima (izravno kod potrošača ili mjesta ispusta).
Odvodna cijev kroz krov

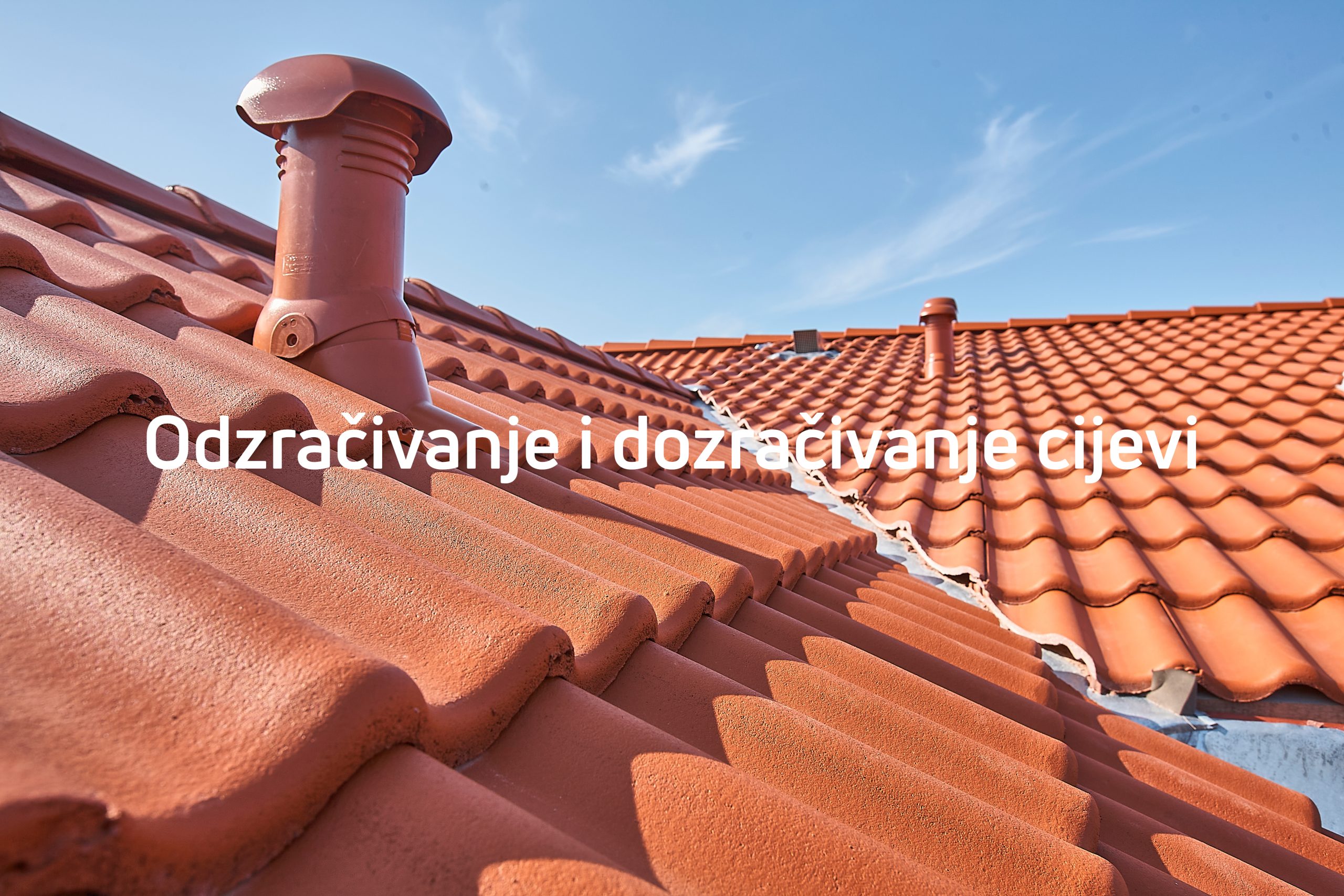

Sve vertikalne cijevi za otpadne vode i kanalizaciju nazivaju se vertikalne odvodne cijevi. Prema ÖNORM B 2501 svaka vertikalna odvodna cijev za ventilaciju mora biti izvedena kroz krov prema van. Važno je da se odvodne cijevi polažu što je više moguće bez ugiba i sa konstantnim promjerom, jer se inače smanjuju kapaciteti ventilacije. Završetak vertikalne odvodne cijevi može biti različito dizajniran ovisno o vrsti krova. Primjeri za to bi bili funkcionalni crijepovi za kose krovove ili ventilacijski otvori za ravne krovove.
Vertikalna odvodna cijev iznad krova ispunjava svrhu ventilacije i za nadtlak i za podtlak (prozračivanje i odzračivanje), ali je posebno bitna za odzračivanje nadtlaka. Za razliku od podtlaka, nadtlak se ne može riješiti izravno na spojnim mjestima, već se uvijek mora odzračiti prema van, inače će kanalizacijski plinovi ući u stambeni prostor.
Često se govori da je odzračivanje preko krova komplicirano i uključuje dodatne troškove materijala i rada, kao i toplinske gubitke koji nastaju probijanjem kroz ovojnicu zgrade. Ovi argumenti ne bi se trebali koristiti kao razlog za neugradnju krovne ventilacije, budući da se gubici topline mogu spriječiti ako je odvodna cijev adekvatno izolirana. Instalacija odvodne cijevi kroz krov neophodna je za funkcioniranje sustava odvodnje i ne smije se zaobići.
Postoji iznimka od osnovnog pravila provođenja svih odvodnih cijevi kroz krov za samostojeće i dvojne kuće. U tom slučaju vertikalna odvodna cijev s najvećim volumenom otpadnih voda mora biti projektirana kao glavna ventilacija (kroz krov). Svaka dodatna odvodna cijev mora biti opremljena ventilom za dovod zraka unutar zgrade. Time se osigurava sigurna i dovoljna ventilacija ovih sustava.
Horizontalne priključne cijevi na odvodnim točkama
Osim vertikalnih odvodnih cijevi, horizontalne spojne cijevi se naravno također postavljaju do odgovarajućih odvodnih točaka (npr. podni odvod, WC, umivaonik itd.). Horizontalna spojna cijev također mora biti “prozračena” ako je duljina cijevi između odvodne točke do vertikalne odvodne cijevi 4 m ili više (slika 4). Podsjetimo: ventilacija je nužna jer u suprotnom voda koja otječe stvara podtlak koji isisava vodu iz sifona u npr. WC-u ili kupaonici, a kanalizacijski plinovi tada mogu ući u stambeni prostor.

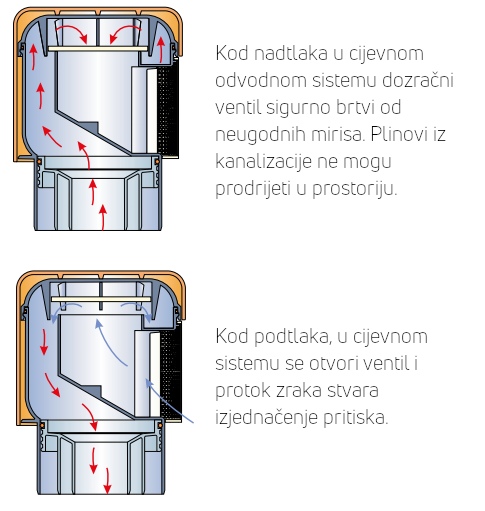

Provjetravanje horizontalnih spojnih cijevi može se riješiti na dva načina. Prvi je tzv. ventilacijski bypass. U tom slučaju se pojedinačna ili skupna priključna cijev ventilira dodatnim ventilacijskim cijevima koje se ‘ponovno ventiliraju’ natrag u vertikalnu odvodnu cijev na istoj etaži. Svi horizontalni odvodni vodovi se tako opskrbljuju zrakom iz ventilirane odvodne cijevi kako bi se izbjegli negativni tlakovi u sustavu cijevi. Jednostavnije rješenje je ugradnja ventila za dovod zraka. Postoje različiti ventili za dovod zraka ovisno o točki spajanja, ali svi slijede isti osnovni princip: Ventil za dovod zraka je ventilacijski ventil koji drži sustav zabrtvljenim kada postoji pozitivan tlak i sprječava ispuštanje kanalizacijskih plinova, ali se otvara kada postoji negativan tlak i dopušta ulaz zraku u sustav cijevi.
Koji ventil za dovod zraka treba ugraditi?
Ventil za dovod zraka se ugrađuje sa svrhom izjednačavanja podtlaka u cjevovodnom sustavu s atmosferskim tlakom zraka kako bi se spriječilo isisavanje sifona i širenje mirisa iz kanalizacije u stambeni prostor. Ventili za dovod zraka često se pogrešno vide kao rješenje problema. Međutim, njihovo planiranje u ranoj fazi može spriječiti pritužbe i probleme u fazi korištenja objekta. Kao što je prethodno navedeno, norma ÖNORM EN 12056-2:2000 propisuje ventilaciju cijevi ako je duljina horizontalne spojne cijevi 4 metra ili više.
Postoje različiti scenariji ugradnje za ventile za dovod zraka:
Ventil za dovod zraka za sekundarne odvodne cijevi u samostojećim i dvojnim kućama
- Sekundarne odvodne cijevi su vertikalne odvodne cijevi koje nisu provedene kroz krov već su opremljene ventilom za dovod zraka.
- Ove sekundarne odvodne cijevi često se vode u potkrovlje, gdje moraju biti opremljene ventilom za sprječavanje mirisa
- Ovdje se koristi ventil za dovod zraka HL900N
- Korištenjem HL900N, vertikalna odvodna cijev se može ventilirati neposredno uz najviši odvodni priključak u zgradi
- Pogledajte sliku 2 u sredini
Ventili za dovod zraka za pojedinačne ili zajedničke priključne cijevi
- Ventili za dovod zraka izravno na horizontalnim spojnim cijevima trebaju spriječiti isisavanje vode iz sifona i na taj način spriječiti loš miris
- Ventil za dovod zraka trebao bi biti ugrađen na točki odvoda koja je najudaljenija od vertikalne odvodne cijevi (vidi sliku)
- Ovdje se preporučuju zidni ventili za dovod zraka (npr. HL905N) jer se mogu ugraditi u zid
Ventili za dovod zraka za sifone kuhinja i umivaonika
- U slučaju problema, ventili za dovod zraka također se mogu naknadno ugraditi izravno kod problematične odvodne točke (npr. kuhinjski sifon)
- Za to su prikladni, na primjer, HL904 ili HL903. Zbog svog malog dizajna, ovi cijevni dozračnici se lako mogu postaviti ispod umivaonika ili sudopera
- Pogledajte sliku 2 pri dnu
Čišćenje i održavanje
Ventilacijski ventili moraju biti ugrađeni tako da se mogu zamijeniti u slučaju kvara bez potrebe za građevinskim radovima. Mora se osigurati dovoljan dotok zraka iz okolne prostorije kako bi se osigurao pravilan rad. Sve dok nema neugodnog mirisa kanalizacijskih plinova, može se pretpostaviti da rade ispravno.
Zaključak
Ispravno zbrinjavanje otpadnih voda u velikim projektima zahtijeva dobro osmišljen sustav odvodnje. Saznajte više o primjeni tehnika ventilacije kao i relevantnim standardima na našoj web stranici pod “Downloads”. Tamo ćete pronaći praktične primjere izračuna i osnovne podatke iz HL kataloga koji će vam pomoći da uspješno realizirate svoje projekte i izbjegnete neželjene nuspojave poput razvoja neugodnih mirisa ili zdravstvenih rizika. Želite li saznati više o standardima, slobodno se obratite našim prodajnim predstavnicima ili se prijavite na neki od naših seminara.
