Spoľahlivá likvidácia odpadových vôd je v sanitárnej technike kľúčová. V tomto článku sa podrobne pozrieme na úlohu vetrania a odvetrávania v systémoch odpadových vôd podľa ÖNORM. Zistite, ako cielená kompenzácia podtlaku a pretlaku pomáha minimalizovať nežiaduce vedľajšie účinky, akými sú nepríjemný zápach a zdravotné riziká, a zistite, ako k tomu prispievajú produkty ako prevzdušňovače potrubí.
Seestadt Aspern (Jazerné mesto Aspern) na severovýchode Viedne je v súčasnosti najväčším projektom rezidenčnej výstavby a mestského rozvoja v Európe a očakáva sa, že do roku 2030 ponúkne priestor pre život viac ako 25 000 ľuďom. To znamená, že má viac obyvateľov ako niektoré malé mestá. Vytvorenie životného priestoru pre toľko ľudí na malom priestore so sebou prináša mnohé štrukturálne výzvy. Veľkú úlohu tu zohráva aj zásobovanie pitnou vodou a predovšetkým odvádzanie odpadových vôd. Priemerný Rakúšan spotrebuje vo svojej domácnosti okolo 130 litrov čerstvej vody denne. Na príklade Seestadt Aspern to znamená približne 3 milióny litrov odpadových vôd, ktoré sa musia denne zneškodňovať. Aby toto množstvo vody správne a bez nepríjemných vedľajších účinkov odtieklo, je potrebný prepracovaný odvodňovací systém. Bežné problémy, ktoré vznikajú v dôsledku zlého plánovania alebo inštalácie kanalizačného potrubia, zahŕňajú vznik zápachu, hluk (napríklad bublanie v umývadle) alebo nedostatočný odvodňovací výkon a s tým súvisiace následné škody. V extrémnych prípadoch môže zlý kanalizačný potrubný systém dokonca predstavovať zdravotné riziko, napríklad toxickými splaškovými plynmi vnikajúcimi do obytného priestoru.
Pri správnom kladení drenážneho potrubia je dôležité vetranie potrubia odpadovej vody (privetranie potrubia a vetranie potrubia). Bez ohľadu na to, či ide o rodinný dom alebo obytný komplex – správne vetranie odpadových potrubí je absolútnou nevyhnutnosťou pre efektívne a správne nakladanie s vodou.
Rozdiel medzi privetraním a vetraním
Vetranie prebieha cez ventilačné potrubia, ktoré zabezpečujú potrebné vyrovnanie tlaku ako spojenie medzi potrubím odpadovej vody a atmosférou. Potrubné vetranie a potrubné privetranie sa často nesprávne používajú ako synonymá. Ide však o dve rozdielne témy, ktoré so sebou prinášajú rôzne problémy.
Problém pretlaku
Pri odvzdušňovaní potrubí odpadových vôd je cieľom eliminovať pretlak v potrubnom systéme alebo tento pretlak odvzdušniť. Pretlak v potrubnom systéme je spôsobený na jednej strane fermentačnými plynmi v kanalizačnom systéme. Na druhej strane existujú aj priehyby vedenia, pri ktorých sa prúdenie v oblasti vychyľovania premieňa z rýchlostnej energie na tlakovú energiu, čím vzniká dodatočná kompresia vzduchu, ktorá má tendenciu unikať nahor. Ak je v potrubnom systéme vysoký pretlak, dochádza v drenážnych systémoch k nežiaducim javom. Pretlak môže byť taký silný, že voda nemôže odtekať (pretlak v systéme funguje ako vzduchový vankúš, ktorý bráni odtekaniu vody), že spôsobuje rušivé zvuky („buchotanie“ alebo „krochtavý zvuk“ napr. v umývadlách), alebo že sa dostane do obytného priestoru nečistý priechod (plyn je „pretlačený“ cez vodnú bariéru zápachového uzáveru v dôsledku nadmerného tlaku). Problémy spôsobené chýbajúcim/nesprávnym vetraním sú preto rôznorodé a siahajú od poškodenia vody v dôsledku nedostatočnej odtokovej kapacity až po obťažovanie zápachom a poškodenie zdravia spôsobené fermentačnými plynmi.
Problém negatívneho tlaku
Cieľom vetrania kanalizačného potrubia je zabrániť podtlaku v potrubnom systéme. Predstavte si, že chcete rýchlo vyprázdniť plnú fľašu s malým otvorom. Hneď ako fľašu otočíte, vyprázdni sa pomaly a nerovnomerne s bublavým zvukom. Ak popicháte alebo vyvŕtate ventilačný otvor na dne fľaše, uvidíte, že fľaša sa vyprázdňuje oveľa rýchlejšie a rovnomernejšie. Dôvodom je, že ventilačný otvor v spodnej časti fľaše umožňuje nasávanie vzduchu, čo je nevyhnutné na zabránenie podtlaku, ktorý je zodpovedný za „krochtanie“. V systémoch odpadových vôd v dome by sa malo zabrániť aj podtlaku spôsobenému odpadovou vodou padajúcou dolu zvodom. Ak je podtlak v systéme príliš vysoký, zápachové uzávery v drenážnych systémoch domu sa vyprázdnia. Dôsledkom toho je nepríjemný zápach alebo dokonca poškodenie zdravia v dôsledku škodlivých plynov, ktoré teraz môžu unikať do obytného priestoru. Nevyhnutnosťou je preto aj vetranie drenážneho systému.
Zvodové a spojovacie potrubie
Vetranie potrubím alebo ventilácia je možná na rôznych miestach kanalizačného systému. Základne sa rozlišuje hlavné vetranie na zvode (cez strechu) a vetranie na prípojných potrubiach (priamo na odberných alebo odtokových miestach).
Zvodová rúra nad strechou
Všetky vertikálne potrubia na nečistoty a odpadovú vodu sa označujú ako zvodové potrubia. Podľa ÖNORM B 2501 musí byť každé vetracie potrubie vyvedené otvorene von nad strechu. Dôležité je, aby zvodové potrubia boli uložené pokiaľ možno bez priehybov a s konštantným prierezom, inak sa zhoršia ventilačné kapacity. Ukončenie zvodu môže byť riešené rôzne v závislosti od typu strechy.
Príkladom môžu byť funkčné dlaždice pre šikmé strechy alebo vetracie kanály pre ploché strechy.
Zvodová rúra nad strechou slúži na privetranie aj vetranie, ale je nevyhnutná pre vetranie. Na rozdiel od vetrania nie je možné vetranie riešiť priamo v miestach pripojenia, ale musí byť vždy odvetrávané von, inak sa do obytného priestoru dostanú splaškové plyny.
Často sa argumentuje, že vetranie cez strechu je komplikované a vyžaduje si dodatočný materiál a pracovný čas, ako aj spojené s tepelnými stratami, ku ktorým dochádza pri prestupe plášťom budovy. Tieto argumenty by nemali slúžiť ako dôvod nepoužívania vetrania cez strechu, pretože tepelným stratám sa dá predísť dostatočnou tepelnou izoláciou zvodu. Vedenie zvodovej rúry cez strechu je nevyhnutné pre fungujúci odvodňovací systém a nesmie sa obchádzať.
Existuje výnimka zo základného pravidla, ktorým je vedenie všetkých zvodov nad strechou v rodinných domoch a dvojdomoch. Platí tu pravidlo, že zvod s najväčším množstvom odpadových vôd musí byť navrhnutý s hlavným vetraním (cez strechu). Každé ďalšie zvodové potrubie musí byť v budove vybavené odvzdušňovacím ventilom. Tým je zaistené bezpečné a dostatočné vetranie týchto systémov.
Horizontálne spojovacie vedenia k odtokovým bodom
Okrem zvodových rúr sa samozrejme ukladajú aj vodorovné pripojovacie potrubia k príslušným odtokovým miestam (napr. podlahový vpust, WC, umývadlo atď.). Od dĺžky potrubia 4 m – t. j. od vzdialenosti 4 m medzi odtokovým bodom a zvodom – treba „privzdušniť“ aj vodorovné potrubie. Pre pripomenutie: Vetranie je potrebné, inak odtekajúca voda vytvára podtlak, ktorý odvádza vodu zo zápachových uzáverov napríklad na toalete alebo v kúpeľni a následkom toho sa plyny z kanalizácie môžu dostať do obývačky.

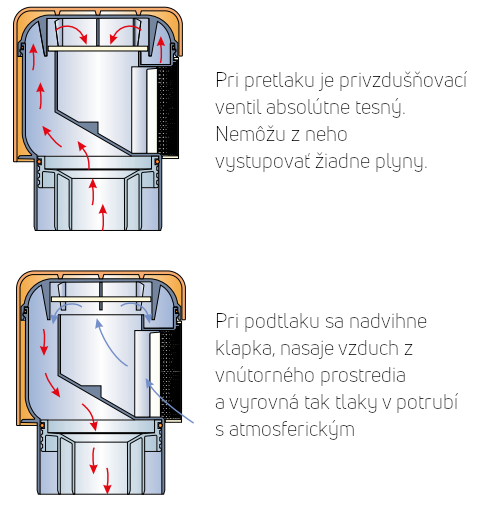

Odvetranie vodorovných prípojných potrubí možno vyriešiť dvoma spôsobmi. Prvým je takzvaná recirkulácia. Tu sú jednotlivé alebo spoločné pripojovacie potrubia odvetrávané pomocou dodatočných odvetrávacích potrubí, ktoré sú „odvetrané“ späť do odpadovej rúry na rovnakom poschodí. Všetky horizontálne odtokové potrubia sú tak napájané vzduchom z odvetrávaného zvodu, aby sa zabránilo podtlaku v potrubnom systéme. Vetranie je však zložité a vyžaduje viac pracovného času a vyššiu spotrebu materiálu. Jednoduchším riešením je inštalácia potrubného prívzdušňovača. V závislosti od miesta pripojenia existujú rôzne potrubné privzdušňovače, ale všetky sa riadia rovnakým základným princípom: Privzdušňovač potrubí je ventil, ktorý tesní pri pretlaku a neumožňuje unikanie plynov z kanalizácie, ale otvára sa, keď je podtlak a prepúšťa vzduch do potrubného systému.
Aký potrubný prevzdušňovač by mal byť nainštalovaný?
Na kompenzáciu podtlaku v potrubnom systéme atmosférickým tlakom vzduchu je inštalovaný potrubný prevzdušňovač. To má zabrániť nasávaniu cez zápachové uzávery naprázdno, čo by mohlo spôsobiť stúpanie pachov z kanalizácie do obytného priestoru. Potrubné prevzdušňovače sú často mylne považované za riešenia problémov. Včasné plánovanie však môže predísť neskorším sťažnostiam a problémom. Ako už bolo spomenuté, norma ÖNORM EN 12056-2:2000 vyžaduje privetranie vedenia od vodorovného prípojného vedenia dĺžky 4 m a viac.
Existujú rôzne scenáre inštalácie rúrových prevzdušňovačov:
Potrubný prevzdušňovač pre individuálne alebo kolektívne spojovacie vedenia
- Potrubný prevzdušňovač pre sekundárne zvody v jedno rodinných domoch a dvojrodinných domoch
- Sekundárne zvody sú zvody, ktoré nie sú vedené cez strechu, ale sú vybavené privzdušňovacím ventilom.
- Tieto sekundárne zvody sú často vyvedené do podkrovia, kde musia byť vybavené prevzdušňovačom potrubia, aby sa predišlo nepríjemným zápachom
- Používa sa tu privzdušňovač rúr HL900N
- Pri použití HL900N môže byť zvodová rúra odvetrávaná priamo vedľa najvyššie položeného odtokového pripojenia v budove.
- Pozri obrázok 2 uprostred
Potrubný prevzdušňovač pre individuálne alebo kolektívne spojovacie vedenia
- Privzdušňovače priamo na vodorovných prípojných vedeniach majú zabrániť nasávaniu pachových uzáverov v miestach odvodnenia naprázdno a tým aj obťažovaniu zápachom
- Prevzdušňovač potrubia musí byť nainštalovaný v mieste odtoku, ktorý je najďalej od zvodu (pozri obrázok)
- Tu sa odporúčajú prevzdušňovače pod omietku (napr. HL905N), pretože môžu byť inštalované pod omietku
Potrubný prevzdušňovač pre kuchynské a umývadlové zápachové uzávery
- V prípade problému môžu byť potrubné prevzdušňovače inštalované aj dodatočne priamo na dotknutých odtokových miestach (napr. kuchynský sifón)
- Na to je vhodný HL904 alebo HL903. Vďaka svojej malej konštrukcii sa tieto potrubné privzdušňovače ľahko zmestia pod umývadlo alebo kuchynský drez
Čistenie a údržba
Vetracie ventily musia byť inštalované tak, aby ich bolo možné v prípade poruchy vymeniť bez konštrukčných opatrení. Pre zabezpečenie správnej funkcie je potrebné zabezpečiť dostatočný prísun vzduchu z okolitého priestoru. Pokiaľ na pripojených odtokových miestach a ventilačnom ventile nie sú žiadne pachy spôsobené kanalizačnými plynmi, možno predpokladať, že funguje správne.
Záver
Správna likvidácia odpadových vôd vo veľkých projektoch si vyžaduje dobre premyslený drenážny systém. Zistite viac o používaní vetracích a ventilačných techník, ako aj o príslušných normách v našej sekcii na stiahnutie. Nájdete tam praktické príklady výpočtov a základné informácie z katalógu HL, ktoré vám pomôžu úspešne realizovať vaše projekty a vyhnúť sa nežiaducim vedľajším efektom, ako je vznik zápachu alebo zdravotné riziká.
